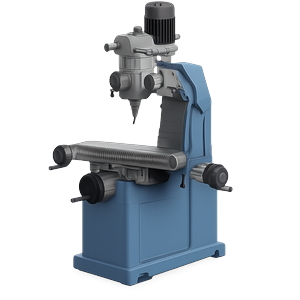

Фрезерный станок PROMA FP-45P

Вертикально-фрезерный станок FP-45P представляет собой широко распространенный тип фрезерных станков, который предназначен для обработки деталей или корпусов из различных материалов в условиях мелкосерийного производства, а также в ремонтных мастерских. В данной модели предусмотрена тонкая подача шпинделя и регулировка глубины сверления. На станке можно выполнять сверление, фрезерование и другие операции обработки осевым режущим инструментом. Основные узлы и детали оборудования 1. Электродвигатель главного привода. 2. Фрезерная головка с коробкой передач. 3. Пульт управления. 4. Ручка переключения диапазона скоростей шпинделя. 5. Ручка переключения скорости вращения шпинделя. 6. Маховик микроподачи шпинделя. 7. Ручки подачи шпинделя. 8. Защитный экран. 9. Ручка перемещения фрезерной головки. 10. Стол крестообразный. 11. Маховик ручной продольной подачи. 12. Механическая продольная подача (опция — арт. 25330340) 13. Маховик ручной поперечной подачи. 14. Основание станка Корпусные детали станка FP ; 45 P, стол 10 и основание 14 изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Главный привод фрезерного станка обеспечивается асинхронным двигателем 1, который соединён с коробкой передач. Фрезерная головка с коробкой передач 2 сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка для работы шпинделя под углом. Стойка фрезерного станка установлена на основании 14, составной частью которого является крестообразный подвижный стол. Продольная подача стола производится вручную с помощью моховика 12. Поперечная подача стола производится вручную или с помощью электромеханического привода 13. Дополнительная информация Перед первым включением станка на нём должны быть проведены пусконаладочные работы. Станок должен быть подключён к трёхфазной электрической сети с напряжением 380 В. Ручками 5 и 6 переключения скорости вращения шпинделя выберите самые низкие обороты. Кнопкой 1 «START» запустите станок, в случае, если нет посторонних звуков, постепенно увеличивайте обороты шпинделя. Установив максимальные обороты шпинделя, оставьте работать станок без нагрузки в течение 15 минут. В случае возникновения каких-либо проблем свяжитесь с сервисной службой компании «ПРОМА» для получения консультаций или для заказа технического обслуживания вашего оборудования. Основные технические характеристики: Напряжение питания 400 В Потребляема мощность 1500 Вт Число скоростей 6 ст. Непрерывная регулировка оборотов вращения ; Диапазон оборотов 80 — 1250 мин. -1 Угол наклона головки +/; 90 град. Размер стола (a x b) 800 x 240 мм Размер основания (A x B) 400 x 620 мм Общая высота (V) 1400 мм Конус шпинделя VI Мк Поперечный ход стола 205 мм Продольный ход стола 585 мм Ход шпинделя 110 мм Вылет шпинделя (X) 284,5 мм Макс. расстояние между шпинделем и столом 450 мм Макс. диаметр сверления 45 мм Регулировка глубины сверления да Точная подача шпинделя да Автоматическая подача шпинделя ; Т-образный паз 16 мм Одно деление нониуса: ; продольный ход стола 0,02 мм ; поперечный ход стола 0,02 мм ; точная подача шпинделя 0,02 мм Вес 310 кг зак. № 25330045
