Дровокол Крючков (Др8)

Измельчитель веток с приводом от мототрактора предназначен для рубки сырых веток диаметром до 50 мм на отрезки по 100-120 мм. Может подключаться к мототракторам, изготовленным на базе мотоблока и к заводским мототракторам, в таком случае могут понадобиться доработки.

Особенности конструкции:

Основой узел измельчителя веток — сердцевина. Корпус сердцевины измельчителя веток изготовлен из стального уголка 5х40х40 мм и листовой стали толщиной 5 мм. Внутри корпуса на подшипниковых узлах установлены три вала, на которых собран шестерёночный редуктор с коэффициентом редукции - 4,875. Шестерни и валы изготовлены из стали марки 45, проходят термическую обработку.

Сердцевина измельчителя установлена на раму с пневматическими колесами. Рама оборудована съемным дышлом, которое используется при транспортировке. Для присоединения измельчителя к передней части мотоблока имеется крепежный кронштейн, оснащенный натяжителем ремня.

Рубочное устройство образовано 8 ножами, установленными на верхний и средний вал. Благодаря использованию в редукторе системы из трёх шестерен валы синхронно вращаются в разных направлениях.

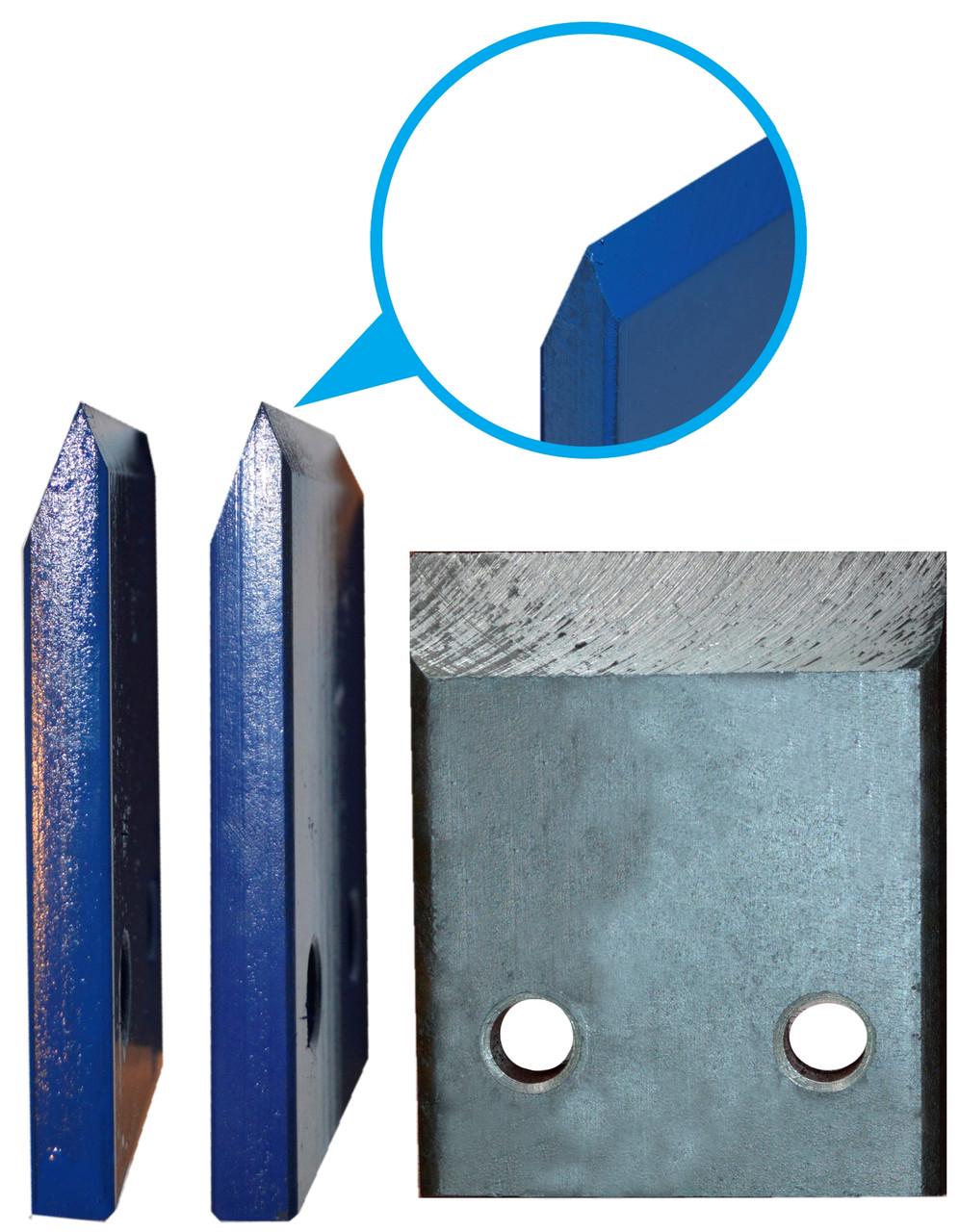

В измельчителе веток используются ножи, изготовленные из конструкционной стали 45, которая хорошо «держит» режущую кромку и обладает высокой стойкостью к механическим нагрузкам. Ножи имеют двухстороннюю заточку, режущие кромки сходятся встык.

Принцип действия:

Крутящий момент от маховика двигателя передается посредством ременной передачи на шкив измельчителя веток, который запускает механизм редуктора.

Ветки подаются в загрузочный бункер измельчителя веток, вращающиеся ножи затягивают их в рубочное устройство. После этого измельченное сырьё выбрасывается через бункер выгрузки.

Стандартная комплектация:

Сердцевина, рама с колесами, прицепной узел, съёмное дышло, натяжитель ремня, бункер загрузки, бункер выгрузки, ремень.

Дополнительная комплектация:

Конус и стол для колки дров.

Технические параметры:

• рама с сердцевиной: 125 х 80 х 60 см;
• загрузочный бункер: 65 х 45 х 25 см;
• бункер выгрузки: Ø27 х 50 см;
• вес: 99 кг.
