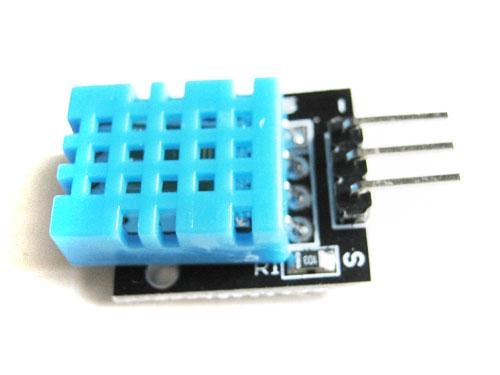

Датчик температуры и влажности DHT11 для Arduino (4ca82a5d)

Датчик DHT11 используется для измерения и передачи на контроллер в виде цифрового сигнала показаний температуры и влажности среды, в которой он находится и позволяющий калибровать цифровой сигнал на выходе.
Для использования датчика нужно собрать на его основе макет (подключить питание, подключить к контроллеру, поместить датчик в среду измерения). Потом нужно записать на контроллер специальную библиотеку, которая позволяет работать с датчиком. Без библиотеки датчик не будет обмениваться данными с контроллером, потому что он работает по специальному протоколу.
Программа выводит данные каждые две секунды. После этого можно начинать работу.
DHT11 является цифровым датчиком, но его коннектор и кабель распаяны так, что подходят для подключения только к аналоговым контактам на IO Shield. Это решение производителя связано с тем, что ранее существовали проблемы при подключении сенсора к цифровым контактам ATmega328p.
Датчик содержит в себе АЦП (аналогово-цифровой преобразователь) для преобразования аналоговых значений влажности и температуры. При подключении датчика к микроконтроллеру можно между выводами Vcc и S разместить подтягивающий pull-up резистор номиналом 10 кОм. Плата Arduino имеет встроенные pull-up, но они очень слабые — порядка 100 кОм.
Управление датчиком осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства с помощью специальных программ.
Датчик температуры и влажности DHT11 имеет один интерфейс для подключения к микроконтроллеру.
3-контактный штыревой интерфейс для подключения к микроконтроллеру:

• S (Signal) – контакт для обмена данными между датчиком и микроконтроллером;
• VCC – напряжение питания;
• GND – общий контакт.

Питание датчика осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или внешнего источника питания (блока питания, батареи). Напряжение питания датчика 3 – 5,5 В.

Характеристики:

определение влажности: 20 – 80% с точностью 5%;
определение температуры: 0 – 50°C с точностью 2%;
частота опроса датчика: не более 1 Гц (не более раза в 1 секунду);
3-контактный штыревой интерфейс для подключения к микроконтроллеру;
АЦП (аналогово-цифровой преобразователь);
напряжение питания: 3 – 5,5 В;
габариты: 21,8 (28,0) х 16,6 х 8,5 мм;
вес: 3 г.
