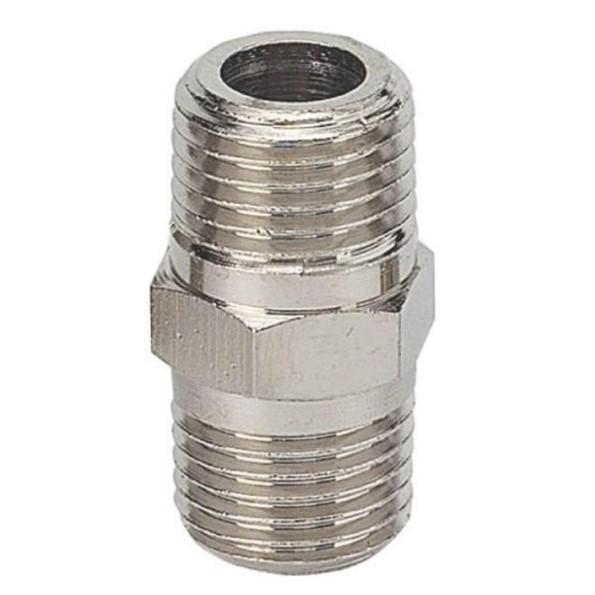

Адаптер прямой латунный конусная резьба наружная А-R 3/8" M x наружная А1-R 1/2" M (PF50110608)

Цанговые фитинги - это лучшие элементы для соединения труб и приводов. Быстрый и простой ви использовании, можно многократно использовать, не оказывая никакого влияния на пневматическое и механическое уплотнение. Он поставляется в различных конфигурациях и гарантирует практически неограниченное, очень гибкое использование. Зажимная цанга специальной формы захватывает трубу, не царапая и не деформируя ее. Эти фитинги позволяют легко, даже под давлением, вытащить трубку. Вам нужно всего лишь нажать на нажимную втулку, чтобы открыть зажимную пружину и освободить трубу. Когда вы нажимаете пальцем на нажимную втулку, вы можете отчетливо слышать характерный звук «щелчка». В фитингах нажимная втулка имеет запатентованные пазы для отверток, чтобы облегчить снятие в приложениях, недоступных для пальцев.

• Так же есть цанговые фитинги для метрических труб диаметром от 3 до 14 и для дюймовых труб диаметром от 1/8 до 1/2.
• Резьбовые соединения имеют цилиндрическую резьбу ISO 228-1G в диапазоне 1 / 8- 1/2, коническую резьбу ISO 7-1 в диапазоне 1 / 8-1 / 2, метрическую резьбу в диапазоне от M3 до M12x1,5 и коническую резьбу совместим с внутренней резьбой NPT
• Пневматические цанговые фитинги используются в различных системах автоматизации. Это небольшое устройство предназначено для соединения трубок одного и разного диаметра между собой.

Цанговые фитинги выпускаются из разных материалов, в основном это пластик и металл. Позволяет очень быстро осуществлять соединение, а также замену различных трубок между собой. Имеют высокую степень уплотнения, выдерживают высокие показатели давления. Также это устройство носит название «быстросъем».

Строение быстросъёмного пневматического фитинга

Разъединяющее кольцо: технополимер Стопорная втулка: латунь или технополимер Корпус: латунь или технополимер Цанговый зажим: нержавеющая сталь (для трубок Ø 3 и Ø 3.17: латунный зажим) Опорное кольцо цангового зажима: технополимер Уплотнение: NBR

Характеристики и размеры

Код продукции L, мм В, мм С, мм СH, мм Резьба А Резьба А1 PF5011-02-02 20,5 8 8 12 R 1/8" M R 1/8" M PF5011-02-04 24 8 11 14 R 1/8" M R 1/4" M PF5011-02-06 24,5 8 11,5 17 R 1/8" M R 3/8" M PF5011-04-04 27 11 11 14 R 1/4" M R 1/4" M PF5011-04-06 27,5 11 11,5 17 R 1/4" M R 3/8" M PF5011-04-08 30,5 11 14 22 R 1/4" M R 1/2" M PF5011-06-06 28 11,5 11,5 17 R 3/8" M R 3/8" M PF5011-06-08 31 11,5 14 22 R 3/8" M R 1/2" M PF5011-08-08 33,5 14 14 22 R 1/2" M R 1/2" M PF5011-08-12 37 14 16,5 27 R 1/2" M R 3/4" M PF5011-12-12 39,5 16,5 16,5 27 R 3/4" M R 3/4" M PF5011-12-16 42,5 16,5 19 34 R 3/4" M R 1" M PF5011-16-16 45,5 19 19 34 R 1" M R 1" M }
