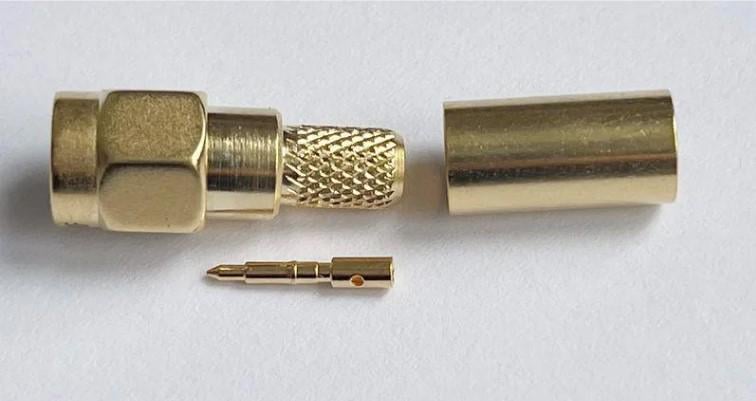

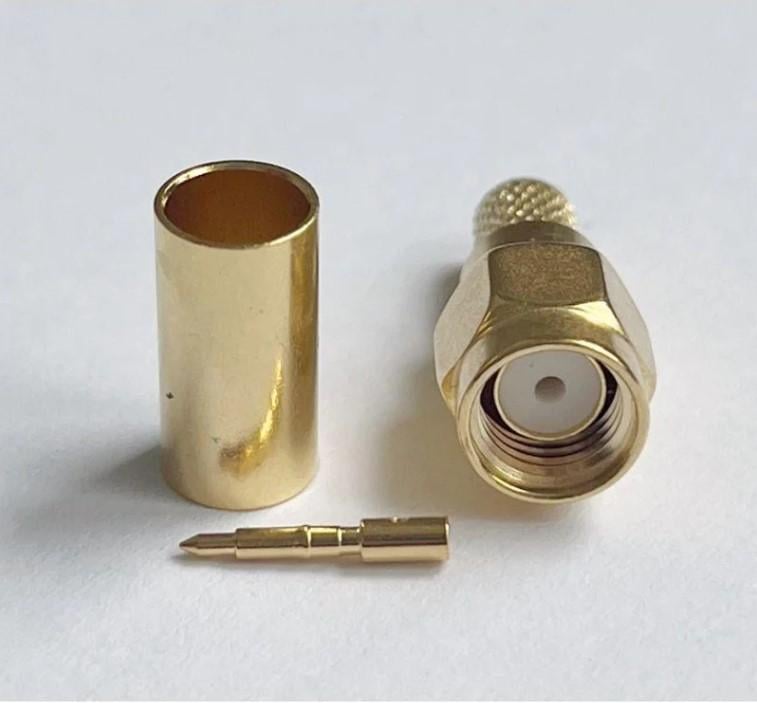

Адаптер панели Telegartner J01154A0041 SMA розетка/накидная гайка (000005783)

Переходник панельный SMA гнездо/гнездо гайка покрытие – золото потери: 44.5 dB/1 GHz 30.5 dB/4 GHz посадка Z36 Telegartner (Германия) J01154A0041

Среди коаксиальных разъёмов c резьбовым соединением широко распространены разъёмы серии SMA. В зависимости от типа разъёмa, возможно применение при частоте до 18 GHz с контрольным сопротивлением - 50 Ом. Разъём подходит для эластичных и полужестких типов кабеля. Модели SMA разъёмов выпускаются для монтажа на печатные платы, используя как технологию сквозной пайки, так и обратной запрессовки контактов. Для монтажа кабельных разъёмов серии SMA используются технологии пайки, обжима и опрессовки. Области применения разъемов SMA включают наземную и космическую связь, а также тестовое оборудование.
Соединение торцевого уплотнения для разъёмов SMA между штекером и гнездом соответствует IP 68. Указанные спецификации верны для соответствующих серий. Индивидуальные разъёмы могут отклоняться от указанных величин. При вопросах и необходимости консультаций, обратитесь к нашим специалистам.
Внимание: Части корпусов разъёмов и монтажных муфт могут быть использованы для создания в дальнейшем SMA моделей с необходимыми параметрами. Готовые соединительные RF кабели с разъёмами серии SMA, а также других серий коаксиальных соединителей изготавливаются нашей компанией по спецификациям заказчиков.

Механические характеристики:

Коммутационная износостойкость: ≥ 500;

Рекомендуемый момент при затягивании соединения: 79 - 113 Ncm;

Материал контакта: CuBe2;

Материал: цельная часть контактной группы: CuZn39Pb3;

Материал Solid contact parts MIL-type (нержавеющая сталь): 1.4305;

Материал обода: Cu;

Материал зубчатой пружинной шайбы: CuSn6;

Материал изолятора: PTFE;

Материал прокладки: силикон;

Внутреннее покрытие: Cu1Ni2Au1.27;

Внешнее покрытие: позолоченное (последняя цифра кода ...1): Cu1Ni2Au0.8; NiPAu;

Внешнее покрытие: MIL позолоченное (последняя цифра кода ...2): Cu1Ni2Au1.27;

Внешнее покрытие: нержавеющая сталь (последняя цифра кода ...6): пассивированное;

Внешнее покрытие: для печатной платы (последняя цифра кода ...7): SnPb8;

Внешнее покрытие: белая бронза (последняя цифра кода...8): CuSnZn3;

Внешнее покрытие: покрыто никелем (последняя цифра кода...9): Cu2Ni5;

Остальные металлические части корпуса: позолочено(standard; последняя цифра кода ...1): Cu2Ni5Au0.2;

Остальные металлические части корпуса: MIL позолочено (последняя цифра кода ...2): Cu1Ni2Au0.8;

Остальные металлические части корпуса: Нержавеющая сталь (MIL type; последняя цифра кода...6): пассивированное;

Остальные металлические части корпуса: покрытие белой бронзой последняя цифра кода...8): CuSnZn3;

Остальные металлические части корпуса: никелевое покрытие (последняя цифра кода ...9): Cu2Ni5.

Электрические характеристики:

Импеданс: 50 Ω;

Электрическое напряжение при 50 Hz: 1 kV;

Рабочее напряжение при частоте 50 Hz: ≤ 335 V;

Переходное сопротивление внутреннего контакта: ≤ 3 mΩ;

Переходное сопротивление внешнего контакта: ≤ 2 mΩ;

Сопротивление изоляции: ≥ 5 GΩ;

Диапазон частот для эластичного типа кабеля до: 12.4 GHz;

Диапазон частот для полужестких типов кабеля (прямой корпус) до: 18.0 GHz;

Диапазон частот для полужестких типов кабеля (угловой корпус) до: 12.4 GHz;

Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 1 GHz: ≥ 20.0 dB;

Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 2 GHz: ≥ 19.2 dB;

Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 4 GHz: ≥ 17.7 dB;

Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 6 GHz: ≥ 16.5 dB;

Затухание для полужёсткого типа кабеля (прямой корпус) на частоте 1 GHz: ≥ 28.5 dB;

Затухание для полужёсткого типа кабеля (прямой корпус) на частоте 2 GHz: ≥ 27.5 dB;

Затухание для полужёсткого типа кабеля (прямой корпус) на частоте 4 GHz: ≥ 26.0 dB;

Затухание для полужёсткого типа кабеля (прямой корпус) на частоте 6 GHz: ≥ 24.9 dB;

Затухание для полужёсткого типа кабеля (угловой корпус) на частоте 1 GHz: ≥ 25.7 dB;

Затухание для полужёсткого типа кабеля (угловой корпус) на частоте 2 GHz: ≥ 25.2 dB;

Затухание для полужёсткого типа кабеля (угловой корпус) на частоте 4 GHz: ≥ 24.2 dB;

Затухание для полужёсткого типа кабеля (угловой корпус) на частоте 6 GHz: ≥ 23.2 dB.

Климатические характеристики:

Соответствие стандарту IEC 60068 – 1: 55/155/56;

J01154A0041 - Переходник панельный SMA гнездо - гнездо, гайка.

Производитель: TELEGARTNER (Германия);
Серия: SMA Bulkhead Adaptor;
Норма отпуска: 1+;
Корпус: металл;
Единица измерения: шт.;
Структура: покрытие- золото, потери: 44.5 dB/1 GHz; 30.5 dB/4 GHz, посадка Z36;
Размотка/упаковка: 5;
Вес: 5 г;
Производитель Telegartner (Германия).
