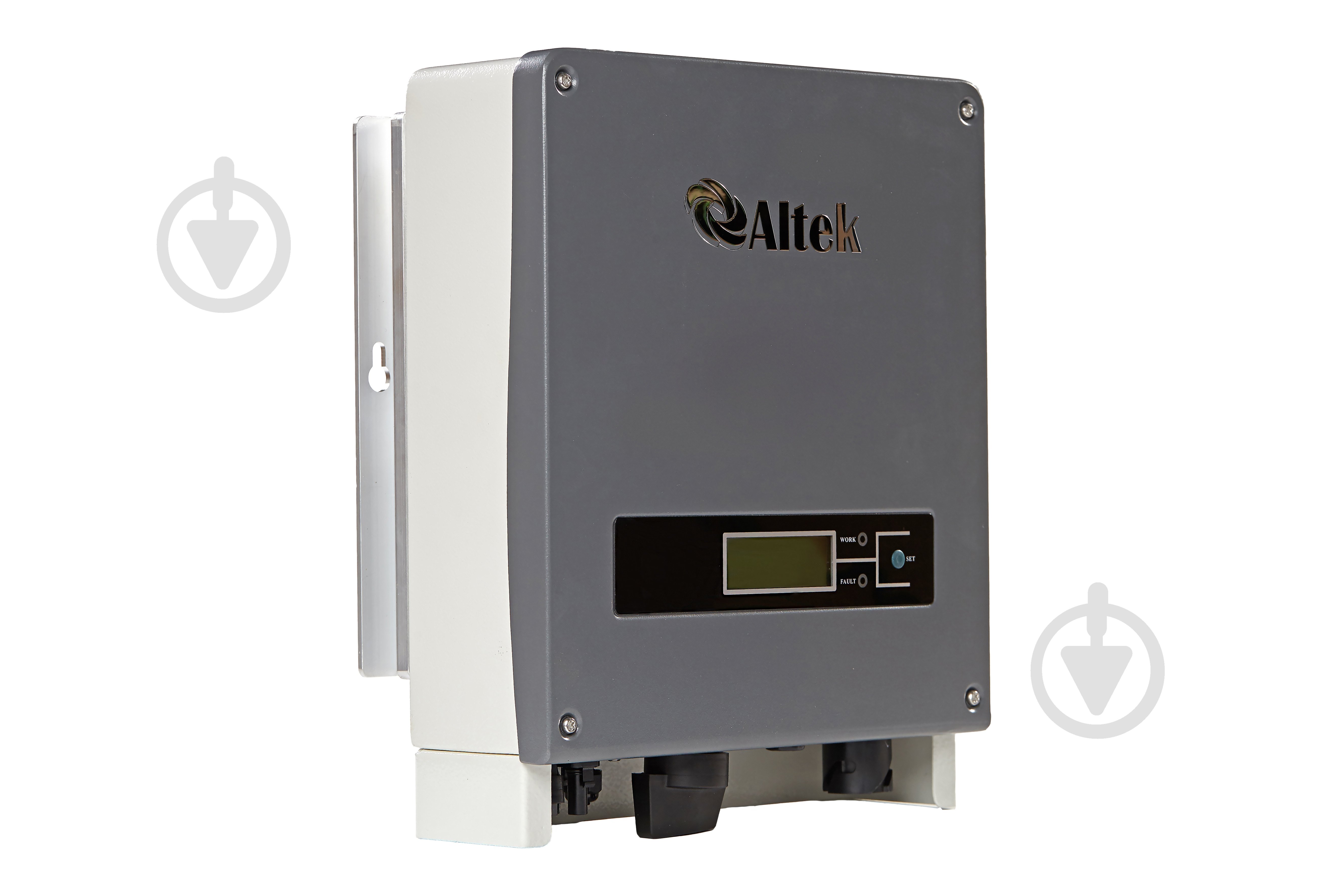

Инвертор сетевой Altek Acrux KS 3K-SM
- Основная информация
- Описание
- Характеристики
- Все вопросы и отзывы (1)
Сетевой (on-grid, grid-tied) инвертор ACRUX-KS 3K-SM является основным электротехнических оборудованием в составе сетевых солнечных электростанций с фотоэлектрическими панелями. Инвертор предназначен для преобразования постоянного электрического тока в переменный электрический ток, синхронизированный по частоте и фазе с электрической сетью. Генерируемое электричество может быть экспортировано во внешнюю сеть или направлено на собственные нужды.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Конструкция инвертора предполагает подключение источника постоянного тока в виде фотоэлектрических модулей (ФЭМ), сторона DC, и внешней сети переменного тока, сторона АС. Для эффективной работы инвертора по стороне DC применяются силовые устройства МРРТ с алгоритмом отслеживания точки максимальной производительности ФЭМ. В конструкцию инвертора ACRUX-KS 3K-SM включено один МРРТ.
Предельная нагрузка инвертора фотомодулями составляет 3.3 кВт, что позволяет увеличить генерацию в зимнее время и условиях низкой освещенности.
Для работы инвертора с перегрузкой по DC в 10% в конструкции предусмотрен массивный алюминиевый радиатор с развитым профилем ребер. Данный метал с повышенной теплопроводностью позволяют получить равномерное распределение тепла по всем элементам инвертора. Это позволяет избегать точек концентрации высоких температур, которые являются зонами риска особенно при высокой нагрузке. Отсутствие вентиляторов в системе охлаждения позволяет снизить шум от работы инвертора менее 40дБ. Пассивная система охлаждения не требует технического обслуживания в виде замены вентиляторов, которые имеют подвижные части.

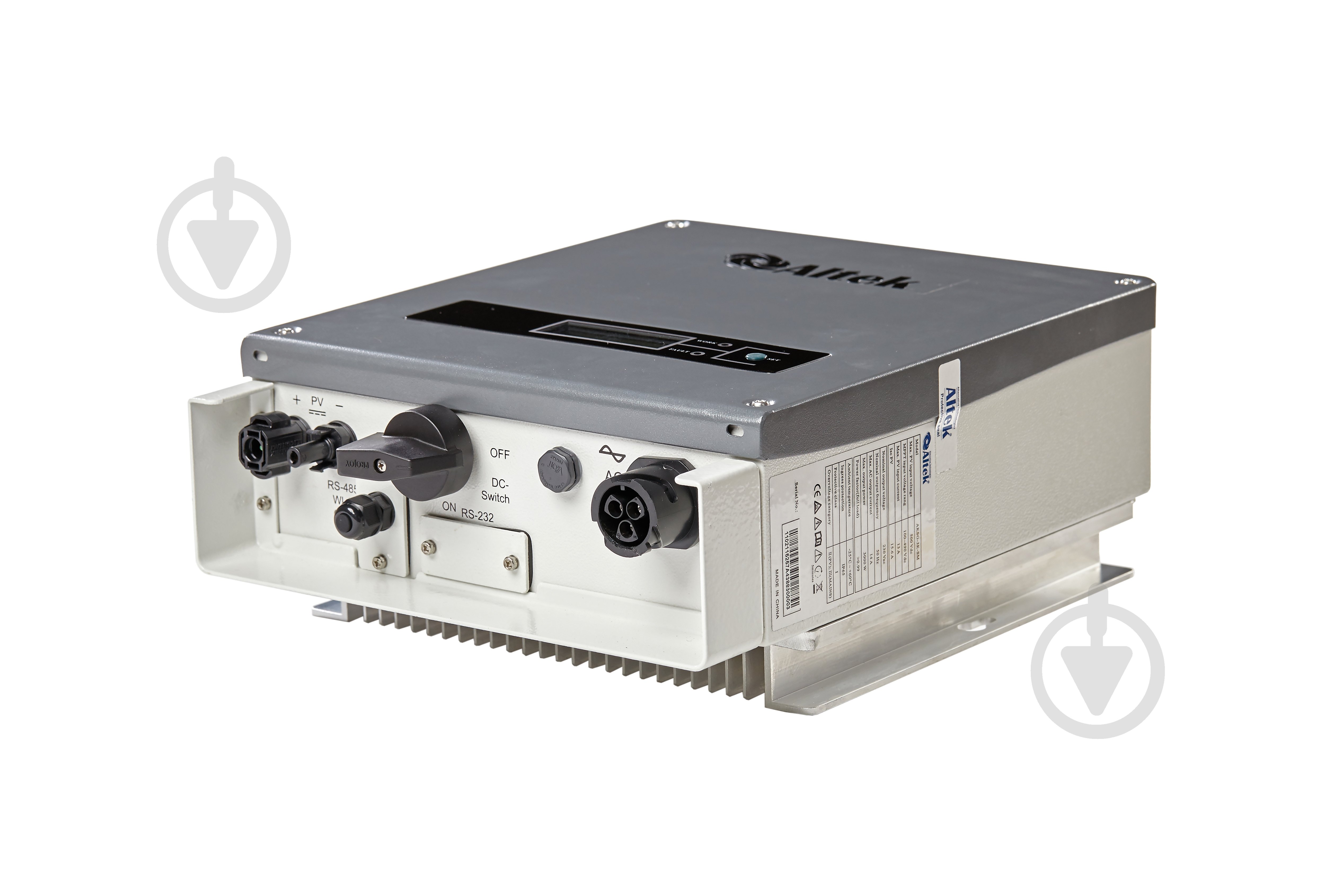

Для отключения поля ФЭМ предусмотрен специальный выключатель.
Подключение инвертора к внешней сети переменного тока осуществляется к выходам фаз, нулевого кабеля и заземления.
Инвертор имеет возможность работы с напряжением сети 230В, в соответствии с действующими в Украине стандартами и типом подключения. Широкие диапазоны регулирования выходного напряжения инвертора позволяют работать в условиях значительных колебаний напряжения в сети.
Для подключения инвертора к персональному компьютеру в конструкции инвертора предусмотрен порт RS-232. Для коммуникации инверторов друг с другом используется порт RS- 485, который в свою очередь может быть использован для подключения устройства ограничения генерации для проектов под собственное потребление.
Инвертор ACRUX-KS 3K-SM имеет степень защиты корпуса от проникновения твердых предметов и воды IP65, что позволяет устанавливать его на улице.
ПРЕИМУЩЕСТВА
- надежная работа с нагрузкой ФЭМ до 110% от номинальной мощности инвертора
- 1 МРРТ для максимальной эффективности работы солнечного поля
- меню на украинском языке для удобства использования
- настройки под украинскую электрическую сеть
- массивный радиатор для эффективного бесшумного охлаждения
- работа с устройством ограничения генерации
- гарантия 5 лет от поставщика
- наличие подменного фонда в случае ремонта или обслуживания
- совместимость с системой Altek МonitoringДополнительная информация
- Комплектация:
- - инвертор - инструкция по эксплуатации - инструкция по установке - гарантийный талон - комплект соединителей Sunclix - комплект кабельных наконечников - комплект крепежных болтов М10 - монтажная планка - уплотнитель кабеля - разъем Dry Contact - комплект термоусадочных трубок - комплект крепежных болтов М6
- Бренд:
- Дополнительные характеристики:
- Однофазный On-Grid инвертор, 1 MPPT, Количество входов-1 Диапазон MPPT 100-490В, Номинальное входное напряжение DC от фотомодулей-380 В, Максимальное входное напряжение DC от фотомодулей -500 В, Максимальный ток на МРРТ-13 А, Выходной ток -13 А"
- Питание:
- от солнечных батарей
- Страна-производитель:
- Украина
