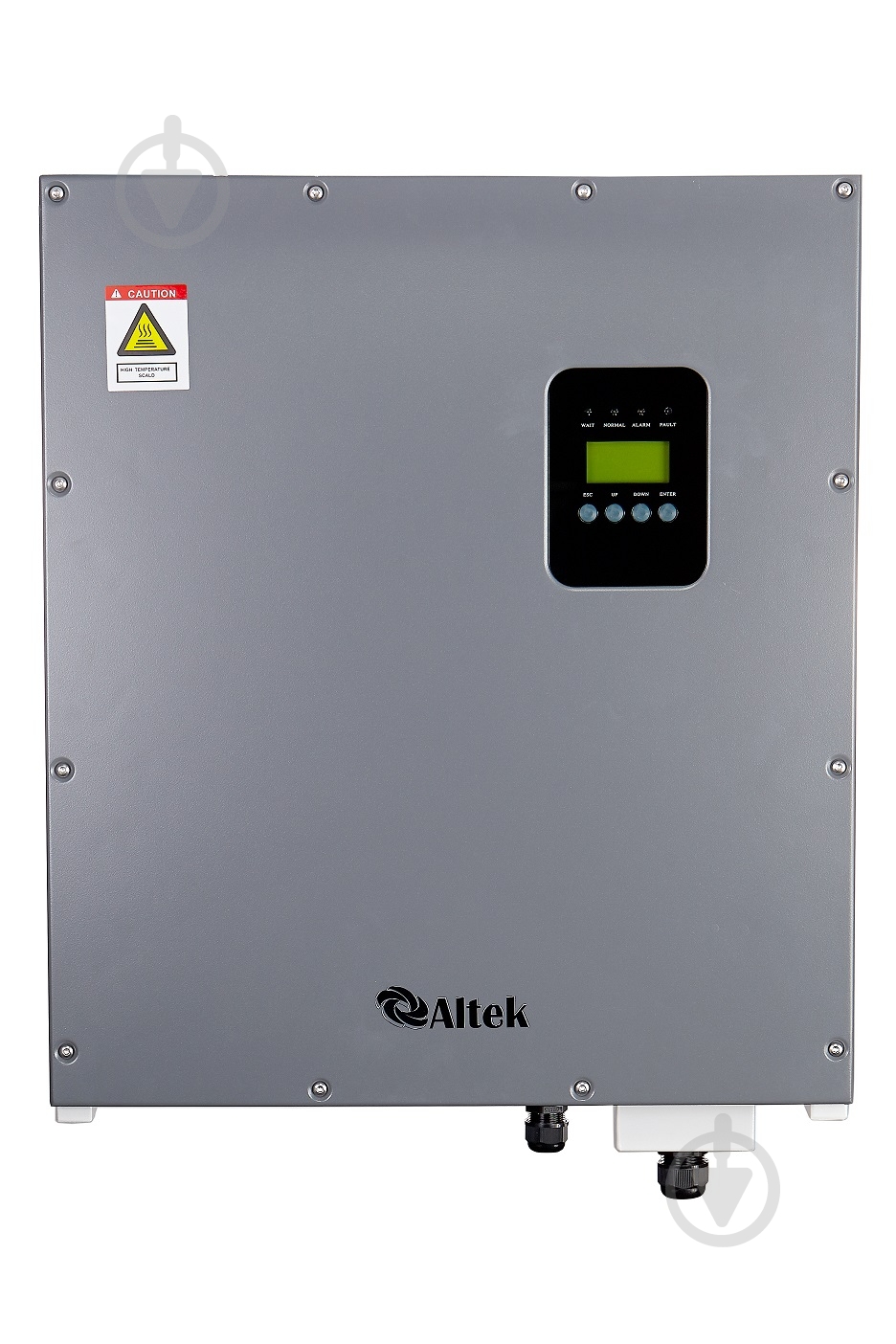

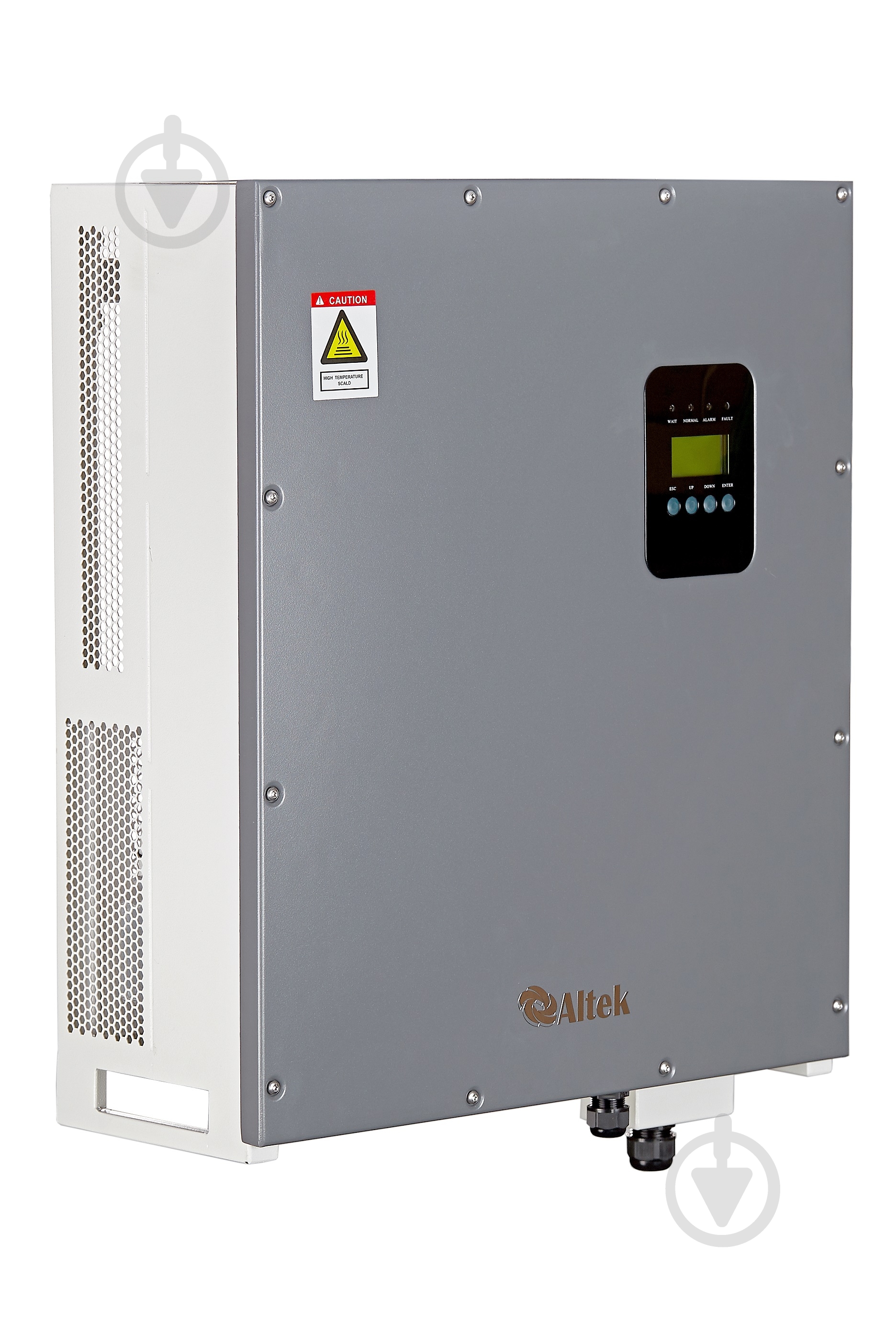

Инвертор сетевой Altek Acrux 20K-DM

НАЗНАЧЕНИЕ

Сетевой (on-grid, grid-tied) инвертор ACRUX-20K-DM является основным электротехнических оборудованием в составе сетевых солнечных электростанций с фотоэлектрическими панелями. Инвертор предназначен для преобразования постоянного электрического тока в переменный электрический ток, синхронизированный по частоте и фазе с электрической сетью. Генерируемое электричество может быть экспортировано во внешнюю сеть или направлено на собственные нужды.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Конструкция инвертора предполагает подключение источника постоянного тока в виде фотоэлектрических модулей (ФЭМ), сторона DC, и внешней сети переменного тока, сторона АС. Для эффективной работы инвертора по стороне DC применяются силовые устройства МРРТ с алгоритмом отслеживания точки максимальной производительности ФЭМ. В конструкцию инвертора ACRUX-20K-DM включено три МРРТ, что позволяет использовать инвертор для полей ФЭМ с установкой на земле и крышах на разнонаправленных скатах.

Предельная нагрузка инвертора фотомодулями составляет 26 кВт, что позволяет увеличить генерацию в зимнее время и условиях низкой освещенности.

Для работы инвертора с перегрузкой по DC в 30% в конструкции предусмотрен массивный алюминиевый радиатор с развитым профилем ребер. Данный метал с повышенной теплопроводностью позволяют получить равномерное распределение тепла по всем элементам инвертора. Это позволяет избегать точек концентрации высоких температур, которые являются зонами риска особенно при высокой нагрузке. Отсутствие вентиляторов в системе охлаждения позволяет снизить шум от работы инвертора менее 40дБ. Пассивная система охлаждения не требует технического обслуживания в виде замены вентиляторов, которые имеют подвижные части.

Для отключения поля ФЭМ предусмотрен специальный выключатель.

Подключение инвертора к внешней трехфазной сети переменного тока осуществляется к выходам фаз, нулевого кабеля и заземления. Современная элементная база в конструкции инвертора позволяет ему работать с перекосом между фазами до 90В.

Инвертор имеет возможность работы с напряжением сети 230В и 400В, в соответствии с действующими в Украине стандартами и типом подключения. Широкие диапазоны регулирования выходного напряжения инвертора позволяют работать в условиях значительных колебаний напряжения в сети.

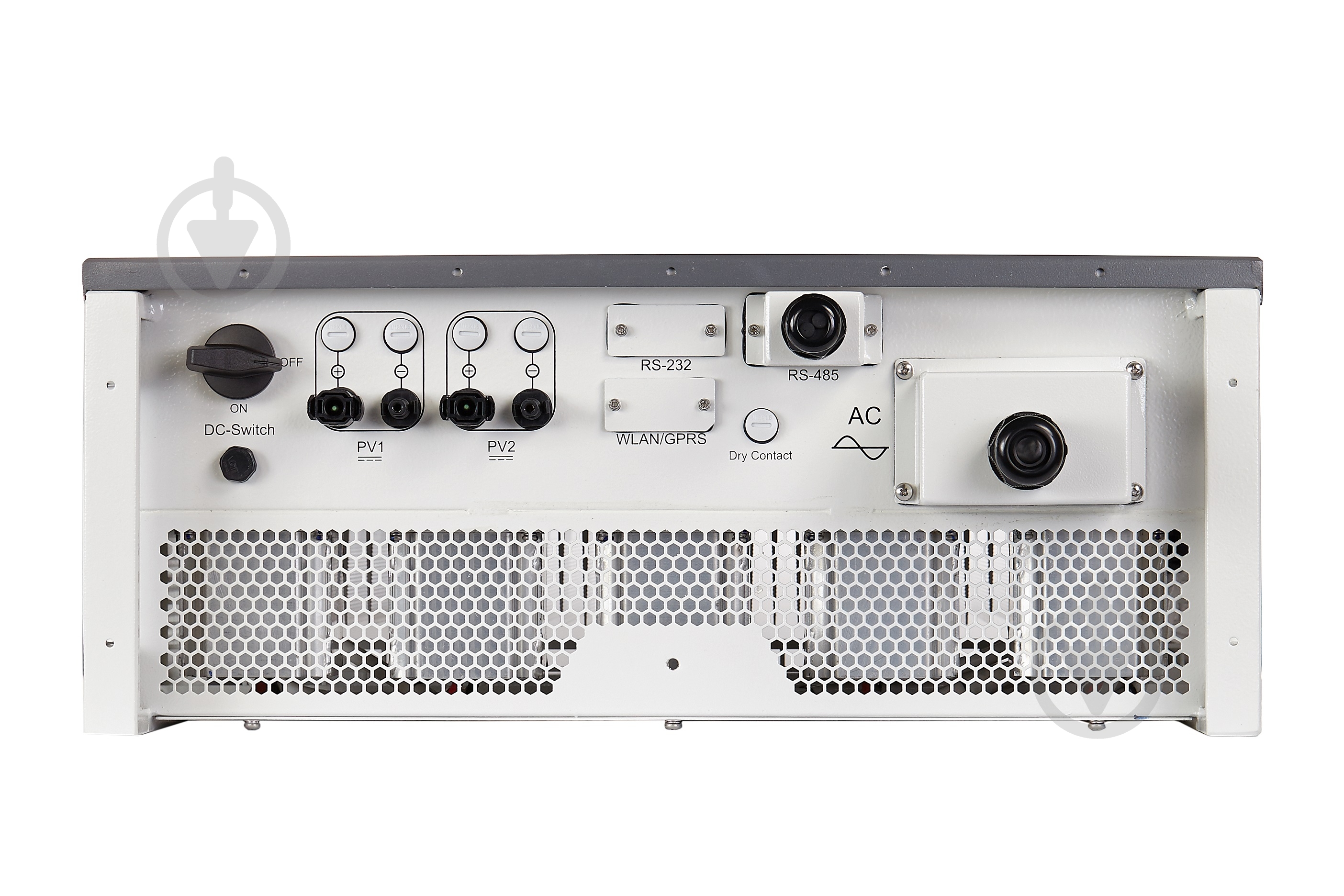

Для подключения инвертора к персональному компьютеру в конструкции инвертора предусмотрен порт RS-232. Для коммуникации инверторов друг с другом используется порт RS- 485, который в свою очередь может быть использован для подключения устройства ограничения генерации для проектов под собственное потребление.

Инвертор ACRUX-30K-TM имеет степень защиты корпуса от проникновения твердых предметов и воды IP65, что позволяет устанавливать его на улице.

ПРЕИМУЩЕСТВА

- надежная работа с нагрузкой ФЭМ до 130% от номинальной мощности инвертора

- 3 МРРТ для максимальной эффективности работы солнечного поля

- меню на украинском языке для удобства использования

- настройки под украинскую электрическую сеть

- массивный радиатор для эффективного бесшумного охлаждения

- работа с устройством ограничения генерации

- гарантия 5 лет от поставщика

- наличие подменного фонда в случае ремонта или обслуживания

- совместимость с системой Altek Мonitoring
