Электрический и водяной теплый пол в ванной комнате

Сделать теплый пол в квартире или доме, а именно в ванной – отличная идея. Это экономичная, практичная и удобная в эксплуатации отопительная система, в частности для санузла, где особенно важно поддерживать комфортную температуру. Только представьте, как приятно ступать на подогретый теплый кафель после расслабляющего горячего душа. Чтобы реализовать напольное отопление в своем жилище, нужно узнать побольше деталей. Предлагаем вам разобраться в вопросе вместе.

Виды теплых полов:

• электрический: стал популярным из-за простой установки, которую можно провести самостоятельно. Система отопления состоит из нагревательных электрокабелей и терморегулятора;
• водяной – более экономичный вариант. Простой в эксплуатации, но подходит далеко не всем. В качестве теплоносителя, который циркулирует по трубам, выступает вода или другая жидкость. Отсюда и название.

Электрический теплый пол

Характеризуется энергоэффективностью и надежностью. Электрический теплый пол в ванную – отличное решение. Он идеально ложится под кафель и другие виды влагостойкого напольного покрытия.

Преимущества:

• минимальное скрадывание высоты в ванной: по сравнению с трубами водяного теплого пола диаметр нагревательного электрокабеля гораздо меньше. Сегодня существуют даже сверхтонкие кабели толщиной 3 мм;
• отсутствие риска протечек: с электрическим теплым полом вы не затопите соседей снизу;
• простое управление.

Принцип работы

Системы электрического теплого пола разнятся между собой строением составных элементов и способом их взаимодействия. Несмотря на отличия подобные установки работают по аналогичному принципу: электрокабель при подключении к электрической сети вырабатывает энергию. В результате пол становится теплым.

Конструкция

Если говорить вкратце, основа электрического теплого пола – греющий электрокабель, мат или пленочный инфракрасный излучатель.

Нагревательный кабель бывает двух видов:

• одножильный: в современных системах отопления используется редко. В основе его «скелета» находится одна металлическая изолированная жила. Подключается к сети при помощи двух муфт и двух концов провода, которые не нагреваются. Основное преимущество данной разновидности – дешевизна;
• двухжильный – улучшенный вариант. Состоит из двух жил: нагревательной и токопроводящей.

Кабель укладывают на пол змейкой с определенным шагом. Обычно расстояние между проводами колеблется от 6 до 15 см.

Нагревательный мат представляет собой сетчатое полотно, на котором змейкой размещен греющий кабель с фиксированным шагом, в чем и заключается одно из ключевых преимуществ материала. Выпускается в рулоне шириной 48-50 см. Зачастую на одну сторону сетки нанесен клей, что в разы облегчает монтаж. Полотно легко крепится на черновую стяжку.

Пленочный инфракрасный теплый пол действует совсем по-другому. Пленка состоит из параллельных полос с карбоновой пастой, соединенных медными шинами. При прохождении по ним тока поверхность равномерно нагревается и излучает ИК-лучи дальнего спектра, похожие на солнечное тепло. Для защиты от механических повреждений и водонепроницаемости полотно с двух сторон имеет специальное ламинирование.

Расчет

Казалось, бы всего то нужно выбрать электрический теплый пол для ванной комнаты по площади обогрева. Но это не все. Еще нужно учитывать, что нагревательные кабели нельзя монтировать под раковиной, ванной, стиральной машиной, низко стоящей мебелью и т. д.

Проведем примерный расчет для ванной комнаты 12 кв. м. Исключим площадь сантехнического оборудования и мебели, например: ванна 1,5×0,7 м (1,05 кв. м), тумба с умывальником 0,8×0,5 м (0,4 кв. м), душевая кабина 0,9×0,9 м (0,81 кв. м), унитаз 0,35×0,65 м (0,23 кв. м), стиральная машина 0,85×0,65 м (0,55 кв. м). Итого, в сумме – 3,04 кв.м.

Рассчитаем: 12 кв. м – 3,04 кв. м = 8,6 кв. м.

К примеру, если вы остановите свой выбор на нагревательном мате UP! (Underprice) СТНКМ-150-1,0, площадь обогрева которого составляет 1 кв. м, придется купить 9 экземпляров. Еще будет запас в размере 0,4 кв. м. Если выбрать, например, кабель Evro-Termo 15, 1,0 – 1,6 кв.м, лучше заказать 6 рулонов длиной по 13 м. В целом у вас будет 78 м провода, который нужно укладывать змейкой с шагом примерно 10 см.

Установка

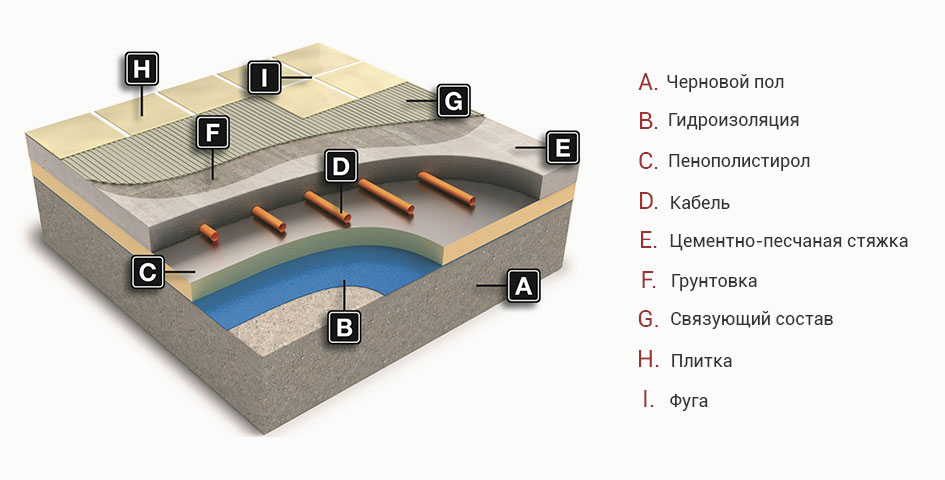

Монтаж электрического пола возможен в ванной под плитку, под линолеум и в цементную стяжку. Большой плюс, что вам необязательно прибегать к помощи специалистов.

Чтобы установить электрический теплый пол в ванной комнате, выполните следующие шаги:

1. Выберите тип нагревательного элемента (кабель, мат, пленка) и рассчитайте необходимое количество.
2. Проведите теплоизоляцию пола с использованием пенополистирола или пенопласта, которые в большом количестве представлены в каталоге Эпицентра в категории «Утеплитель и звукоизоляция». Это обязательная мера для жителей частных домов и квартир, расположенных на первых этажах или над неотапливаемыми помещениями. Чтобы усилить теплоизоляционные свойства утеплителя, накройте его теплоотражающим экраном или сделайте тонкий слой стяжки.
3. Подготовьте основу под укладку теплого пола. Очистите поверхность от грязи и пыли.
4. Установите на пол санузла кабели змейкой с рекомендованным шагом. Для фиксации используйте мелкоячеистую фасадную или армирующую стеклосетку и хомуты (стяжки). Главное, не сильно затягивайте их, чтобы не повредить электрические провода. Нагревательные маты и пленочный теплый пол проще укладывать. Нужно расстелить рулон и приклеить к основе.
5. Установите датчики температуры.
6. Найдите подходящее место для терморегулятора: выберите открытый участок стены на высоте 1-1,5 м от пола.
7. Выполните необходимые электрические соединения.
8. Проверьте нагревательные секции на отсутствие повреждений.
9. Сделайте цементно-песчаную стяжку толщиной 3-5 см.
10. Проведите финишную отделку пола в ванной керамической плиткой или линолеумом.

Безопасен ли электрический теплый пол в ванной?

Вполне оправданное опасение. Как бы вы ни старались, все равно пол в ванной часто подвергается воздействию влаги. При правильной установке напольная система отопления абсолютно безопасна даже в помещениях с высокой влажностью. К тому же, нагревательные кабели изготавливают из качественных материалов с надежной изоляцией.

Чтобы не перегружать основную магистраль электроснабжения, можно подключать электроподогрев через автономную электрическую линию. Также стоит убедиться в наличии заземления. И в завершение рекомендуем выбрать теплый пол в ванную с устройством защитного отключения (УЗО). В случае утечки тока из цепи система отопления автоматически отключится.

Если вы опасаетесь электромагнитного излучения, спешим вас заверить, что для этого нет причин. Данный показатель для теплого пола с двужильным кабелем составляет не более 0,2 мкТл, одножильный провод создает магнитное поле в пределах 1,3 мкТл, тогда как телевизор излучает в среднем 4 мкТл, а стиральная машина – 2 мкТл.

Водяной теплый пол

Встраиваемая отопительная система на основе труб с циркулирующей по них жидкостью достаточно эффективная и долговечная. Водяной подогрев – это отличное решение для квартир и частных домов с индивидуальным газовым отоплением. Ведь лучше и экономичнее подключить теплый пол к котлу, чем дополнительно тратить электроэнергию на обогрев помещения.

Принцип действия

Работа водяного теплого пола в ванной будет несколько отличаться в зависимости от площади. Если помещение 5 кв. м и больше, понадобится распределительная гребенка (коллектор) – устройство для подключения всех труб к основной. Объясним: водяной пол разделен на фрагменты, наполнение которых зависит от коллектора, а он в свою очередь питается от циркуляционного насоса.

Подающая и возвратная трубы заводятся в коллекторный шкаф. Одна заполняется горячей водой и наполняет всю систему. Другая возвращает слегка остывшую воду обратно в водонагревающий источник. Циркуляционный насос обеспечивает постоянное давление.

Укладка водяного теплого пола в современном санузле в хрущевке площадью 2-3 кв.м требует наличия отсекающих кранов и терморегулятора. В этом случае можно обойтись без коллектора.

Зачем нужен терморегулятор?

С помощью прибора легко управлять напольной системой отопления в ванной. Терморегулятор для водяного теплого пола обрабатывает информацию и передает сигналы реагирования на сервоприводы, которые устанавливаются на каждый контур. Устройство может контролировать следующие параметры:

• температуру теплого пола: для этого напольные датчики монтируются близко к трубам с теплоносителей. Они измеряют степень нагрева системы и передают результат на терморегулятор;
• температуру воздуха: используются воздушные термодатчики, которые устанавливаются непосредственно в корпус терморегулятора;
• температуру теплого пола и воздуха: комбинированный вариант предполагает наличие датчиков возле труб с водой и внутри корпуса прибора. При желании можно пользоваться информацией только с одной группы термодатчиков.

Сегодня существует большое разнообразие терморегуляторов, отличающихся конструкцией, функционалом и дизайном. Самые простые – механические. Также очень популярны электронные, цифровые, программируемые модели, со встроенным таймером, с беспроводным управлением, с функцией Wi-Fi. Если хотите пользоваться водяным теплым полом с максимальным комфортом, выбирайте свой вариант в каталоге Эпицентра.

Выбор труб

Чтобы продлить срок службы теплого пола и избежать аварийных ситуаций, нужно грамотно выбирать комплектующие. Особое внимание уделите трубам. На выбор следующие варианты, которые также доступны на epicentrk.ua:

• медные: долговечные и надежные. Материал отлично выдерживает высокие/низкие температуры, не растрескивается. Стоимость монтажа достаточно высокая, к тому же, здесь не обойтись без спецоборудования и профессиональной помощи;
• полипропиленовые – противоположность медным по цене. Трубы из ПП не дают достаточной тепловой мощности для обогрева большой площади;
• полипропиленовые сшитые: отличаются составом и способом изготовления. Материал имеет больше молекулярных связей, поэтому гораздо прочнее. Занимательно: если трубу согнуть, а затем прогреть, она восстановит прежнюю форму. Ввиду этого нужна жесткая фиксация фитингами либо специальная подложка;
• металлопластиковые: пользуются высоким спросом из-за хорошего симбиоза металла и полимера. Изделие представляет собой алюминиевую трубу с внутренним и внешним полимерным слоем, на клеевой основе. Выдерживает температуру до +130°C, тогда как теплоноситель в системе теплого пола нагревается только до +50…+55°C.

Расчет

Чтобы в процессе монтажа не пришлось докупать материалы, лучше изначально все правильно рассчитать.

Для расчета используйте простую формулу: L = S / N × 1,1, где:

• L – длина трубы;
• S – площадь помещения или контура, для которого рассчитывается длина трубы;
• N – шаг укладки;
• 1,1 – запас трубы на повороты.

Шаг укладки в среднем варьируется от 10 до 25 см. Для краевых зон показатель составляет 10-12 см. Вдали от наружных стен, окон и входных дверей трубы можно укладывать менее плотно. Допустимый шаг – от 15 до 25 см, но не больше 30 см, иначе будет заметна разница в нагреве разных участков пола.

Рассчитаем на примере ванной площадью 8 кв. м и трубы Water House EVOH/PE-RT D 16x2.0 mm OXYGEN BARRIER, для которой достаточно шага 15 см. Подставим известные данные в формулу: S / N × 1,1 = 8 кв. м / 0,15 м × 1,1 = 58,66 м. Получается нужно купить 59 погонных метров. Также к полученному результату не забудьте добавить длину трубы от коллектора до теплого пола.

Для правильной работы отопительной системы в ванной нельзя превышать допустимую общую длину трубы: 90 м для металлопластиковой трубы диаметром 16 мм, 120 м – для экземпляров ⌀20 мм и 110 м для полиэтиленовых изделий ⌀18 мм.

Установка

Рассмотрим подробнее, как сделать водяной теплый пол в ванной комнате. Его лучше устанавливать на начальной стадии, когда отопление только проектируется, то есть на этапе строительства или капитального ремонта дома/квартиры.

Представляем вашему вниманию краткий обзор последовательности действий при монтаже водяного теплого пола:

1. Подготовьте поверхность под укладку труб. Зачистите черновую стяжку от грязи и пыли.
2. Проведите гидроизоляцию. Она минимизирует риск появления грибка и разрушения пола из-за возникающего конденсата и в случае протечек. Используйте качественные гидроизоляционные материалы для пола. Это может быть рулонная мембрана, паста, смесь, мастика.
3. По периметру пола закрепите демпферную ленту с помощью саморезов, шурупов или клея.
4. Выполните теплоизоляцию, чтобы в дальнейшем предотвратить теплопотери. Используйте полистирол или пенопласт для пола. Лучше, чтобы его плотность была выше 35 кг/куб.м, а толщина – от 3 до 12 см. Для квартир актуален принцип: чем ниже этаж, тем толще нужен утеплитель.
5. Слой пенопласта накройте теплоотражающим экраном.
6. Выполните укладку труб змейкой или улиткой (спиралью).
7. Подсоедините трубы фитингами к коллектору, а его – к системе.
8. Проведите опрессовку (гидравлическое испытание), включив воду под большим давлением. Тестируйте систему в течение суток. Если нет протечек, переходите к следующему этапу. При выявлении дефектов, следует выполнить ремонт или заменить поврежденный участок.
9. Установите армирующую сетку. Кстати ее можно разместить под низ труб.
10. Проведите чистовую стяжку. Толщина слоя – минимум 5 см. Для большей надежность напольного покрытия в цементно-песчаный раствор можно добавлять пластификаторы или специальные добавки в бетон для теплого пола.
11. Выполните финишную отделку.

Учтите, что водяной метод утепления поднимает уровень пола на 7-15 см. Это не лучший выбор для квартир с низкими потолками.

Еще несколько слов о способах укладки труб. Проведем небольшое сравнение с помощью таблицы:

А что, если в квартире нет ни котла, ни бойлера? Согласно законодательству Украины вмешательство в систему центрального теплоснабжения запрещено. Установка теплого водяного пола возможна при условии наличия автономного отопления.

Финишная отделка

Чаще в ванной устанавливают теплый пол под плитку и под линолеум.

Немного об укладке кафеля. Обходите стороной плитку, изготовленную на основе мраморной крошки, ведь она обладает высокими теплоизоляционными свойствами, соответственно имеет низкую теплопроводность и не совместима с теплым полом.

Также внимательно выбирайте клей. Он должен быть устойчивым к воздействию повышенных температур. Неправильно выбранный материал может растрескиваться. Отлично, что сегодня производители стройматериалов предлагают специальный клей для плитки под теплый пол, который характеризуется термостойкостью, устойчивый к нагрузкам и влаге.

Подведем итоги: водяные и электрические полы эффективно утепляют комнаты, в частности ванные. Чтобы легко и экономно поддерживать комфортную температуру в квартире или доме, уже сегодня подумайте о такой популярной система отопления, к тому же, все необходимое для монтажа можно купить в Эпицентре.
