Терморегулятор механічний Castle AC308H Білий (13704134)

Терморегулятор механічний AC308H Castle призначений для електричного нагрівального кабелю або плівки, що гріє. За відсутності датчика терморегулятор не працюватиме. Терморегулятор Кастле AC308H призначений для монтажу у стандартну монтажну коробку.

Характеристики термостату Кастле AC308H:

Тумблер увімк./викл (червоний світлодіод), без функції програмування.
Вбудований монтаж.
Має розміри: 86 х 86 х 80 мм.
Максимальне навантаження: 16 А
Потужність: 5 Вт.
Напруга живлення: 220 В, 50Гц.
Діапазон регулювання температури: +5...+40°C.
Укомплектований датчиком підлоги, завдовжки: 3 м.
Коли включено нагрівання: світлодіод горить червоним.
Захист корпусу: IP20.
Виробник: Китай

Призначення та встановлення терморегулятора Castle AC308H

Терморегулятор призначений для стандартного прихованого монтажу у стінній коробці діаметром 65мм. Рекомендований для встановлення з будь-якими системами електричного обігріву (резистивні кабелі та мати, ІЧ плівки тощо) потужністю не більше 3000Вт/~220В.

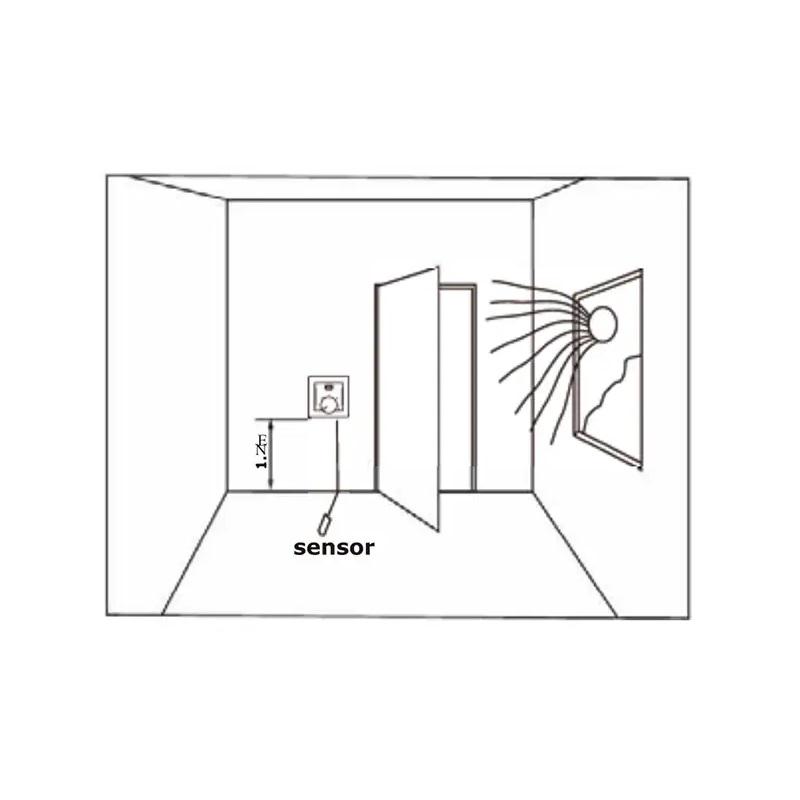

Визначте місце встановлення терморегулятора. Висота установки 0,3 ... 1,2 м від підлоги. Уникайте потрапляння прямих сонячних променів на терморегулятор. Підготуйте отвір діаметром 68мм та глибиною 60мм тильній стороні терморегулятора. у стіні. Потім установіть монтажну коробку у стіну та закріпіть її. Підведіть проводи живлення, монтажні кінці нагрівальної секції, датчика температури підлоги до монтажної коробки в гофротрубках. Переведіть клавішу вимикача в положення вимкнути «0». Короткочасно подайте напругу на дроти живлення, індикатором фази визначте фазний провід, позначте його. Вимкніть живлення 220В. Приєднайте дроти до клем терморегулятора згідно зі схемою на тильній стороні терморегулятора. Закріпіть терморегулятор у монтажній коробці. Подайте напругу на терморегулятор.

Початкове налаштування термостата Castle AC308H

Увімкнення терморегулятора

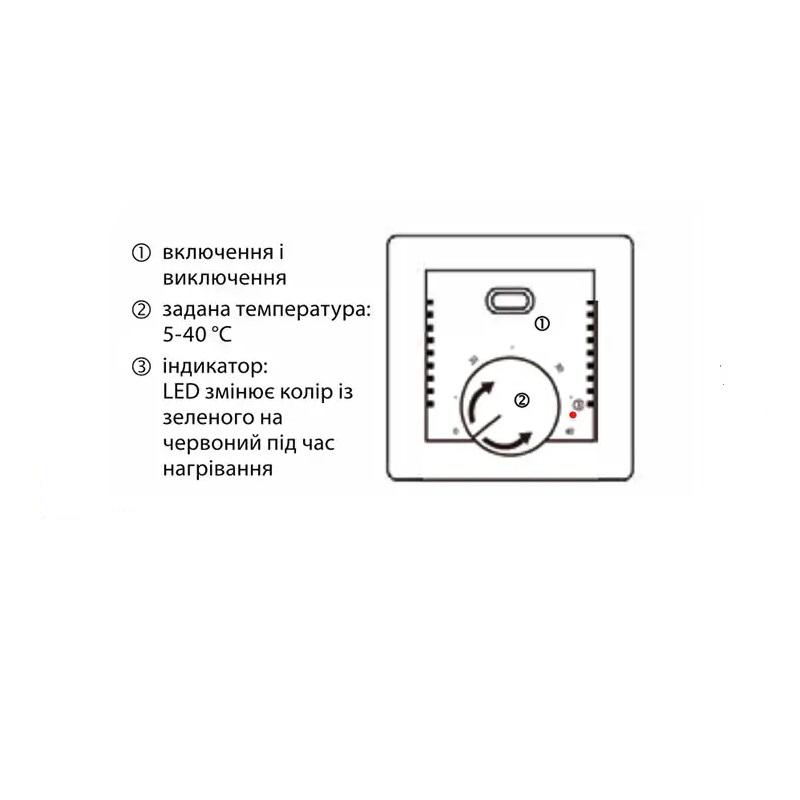

Поверніть регулятор температури проти годинникової стрілки в крайнє положення. Переведіть вимикач у положення ВКЛ «1». Поверніть ручку регулятора температури за годинниковою стрілкою, засвітиться світлодіод, що означає увімкнений стан терморегулятора. Поворот регулятора температури проти годинникової стрілки зменшує температуру, за годинниковою – збільшує.

Вимкнення терморегулятора

Поверніть регулятор температури проти годинникової стрілки в крайнє положення. Переведіть вимикач у положення ВИМК «0».

Догляд за терморегулятором

Терморегулятор вимагає до себе уважного і дбайливого ставлення. Не допускайте грубого механічного впливу до виробу, так само як і контакту з кислотами, лугами, розчинниками. Це може призвести до погіршення вигляду виробу. Утримуйте терморегулятор у чистоті, не допускайте потрапляння забруднень, рідин, комах у вироби.
