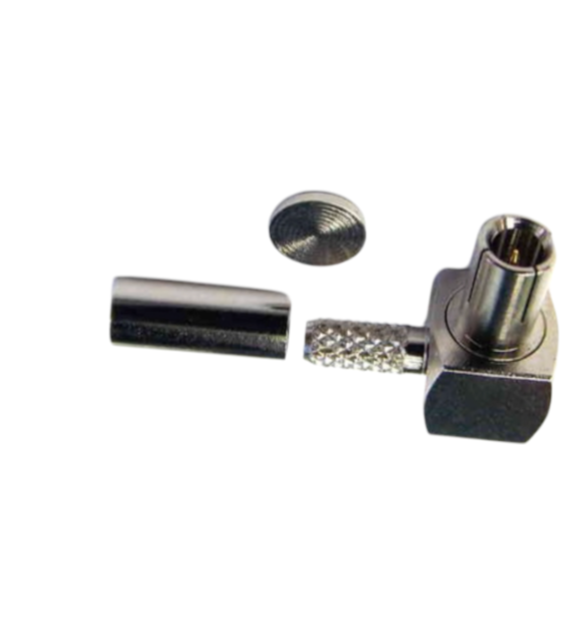

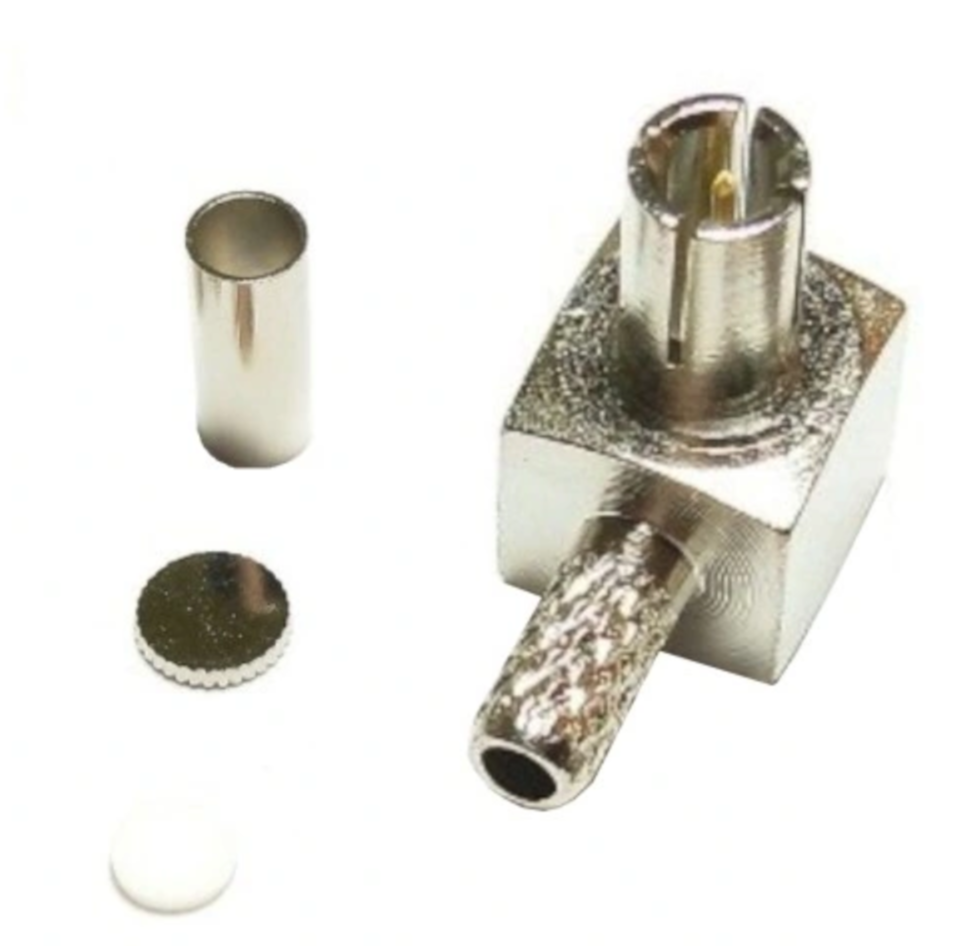

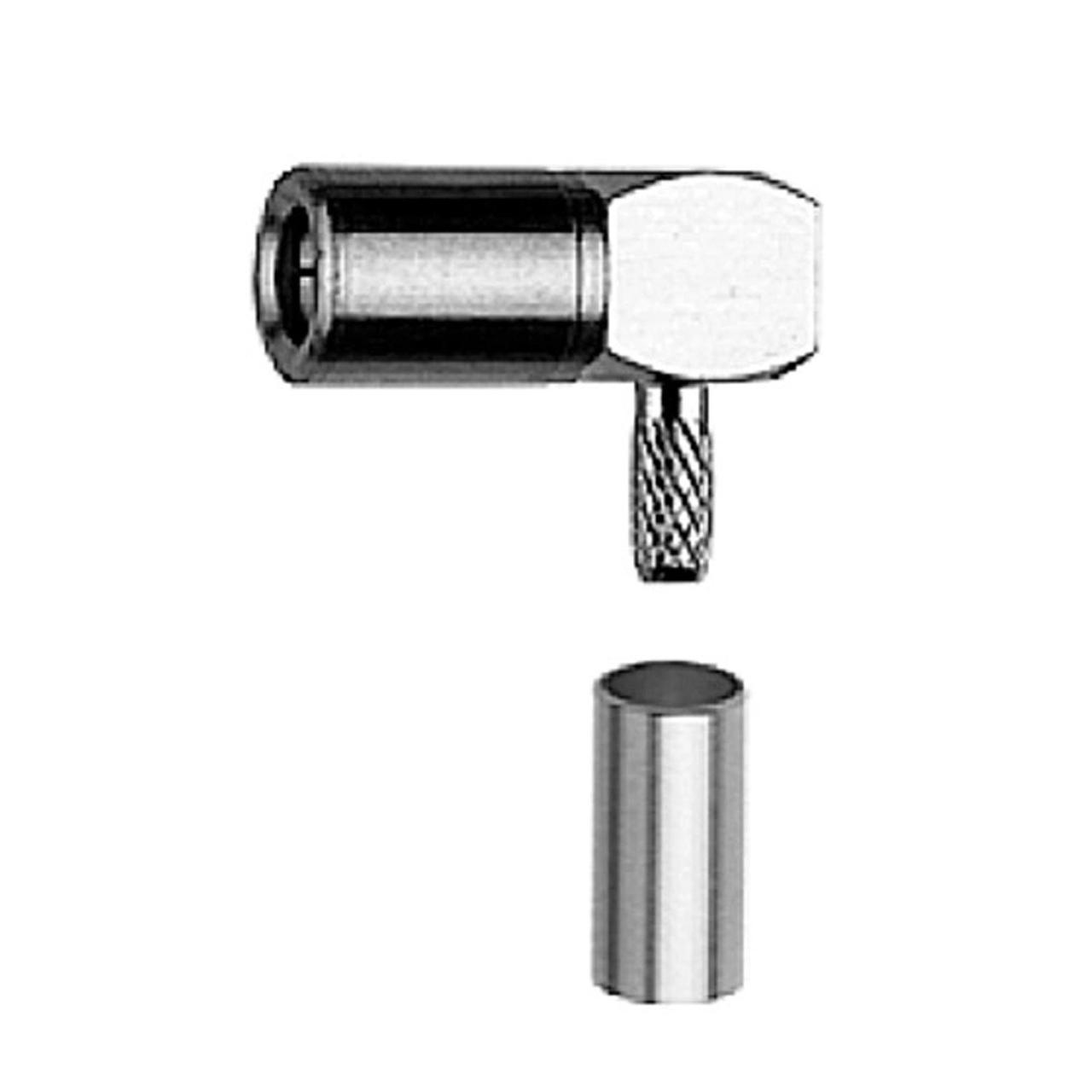

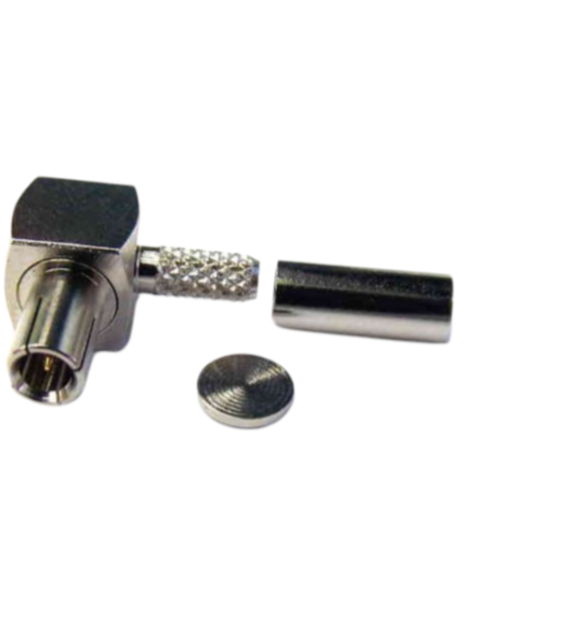

Роз'єм SSMB 50 Ом G3 С2513/RG-178B/U (000005328)

Роз'єми серії SSMB, що мають механізм затиску із засувкою, застосовуються на частотах до 3 GHz. Опір кабельного з'єднання 50 Ом. Роз'єм підходить для еластичних типів кабелю, таких як RG-316 та RG-178. Моделі роз'ємів випускаються для монтажу на друковані платі, використовуючи як технологію скрізного паяння, так і зворотного запресування контактів. Для монтажу кабельних роз'ємів серії SSMB використовуються технології паяння, обтиску та обпресування. Компактний розмір роз'ємів дозволяє застосовувати їх у мініатюрних інструментах та комунікаційному обладнанні.

Готові з'єднувальні RF кабелі з роз'ємами SSMB та інших серій коаксіальних з'єднувачів виготовляються нашою компанією за специфікаціями замовників.

відпуску: від 1 шт;
Корпус: метал;
Одиниця виміру: шт.;
Розмотування/упаковка: 5;
Вага, р: 1. (кількість циклів): тип MIL:
≥ 500
Зусилля підключення: макс. 27 N
Від'єднання: хв. 4.5 N
Матеріал контакту: CuBe2
Матеріал: цілісні частини контактної групи: CuZn39Pb3
Матеріал обода: Cu
Матеріал зубчастої пружинної шайби: CuSn6
Матеріал ізолятора: PTFE
Внутрішнє покриття: Cu1Ni2Au1 (остання цифра коду...1):
Cu1Ni2Au0.8
Зовнішнє покриття: MIL позолочене (остання цифра коду...2):
Cu1Ni2Au1.27
Зовнішнє покриття: для друкованої плати (остання цифра коду...8): покриття (остання цифра коду...9): CuSnZn3
Зовнішнє покриття: нікелеве покриття (остання цифра коду...9): Cu2Ni5
Інші металеві частини корпусу: вкрите золотом (остання цифра коду...1):Cu2Ni5Au0.2
Інші металеві коду...2):Cu1Ni2Au0.8
Інші металеві частини корпусу: нікелеве покриття (остання цифра коду...9): Cu2Ni5.

Електричні характеристики:
Перехідний опір внутрішнього контакту: ≤ 5 mΩ
Перехідний опір<< ізоляції: ≥ 1 GΩ
Електрична міцність при 50 Hz: 500 Veff
Робоча напруга за 50 Hz:≤ 250 Veff
Опір: 50 Ω
Згасання для напівжорсткого типу кабелю (прямий корпус) на частоті 0 (кутовий корпус) на частоті 1 GHz: 14.0 dB
Діапазон частоти: до 3 GHz

Кліматичні характеристики:
Відповідність стандарту IEC 60068 – 1:55/155/21
