Подрібнювач гілок Arpal на шматки дров до трактора (АМ-200ТР-К)

Короткий тезисний опис з ключовими перевагами

- Рубає гілки до 200 мм в діаметрі

- Транспортер для подачі гілок на висоту до 4-х метрів

- Конструкція відповідає стандартам безпеки ЄС

- З’єднання подрібнювача з трактором захищене від перенавантажень

- Продуктивність до 14 м³

- Універсальне кріплення під фаркоп або тракторний причіп. Зручно працювати в одній сцепці трактор - подрібнювач - причіп.

- Зручна продумана конструкція. Для приведення в дію не потребує жодного стороннього інструменту

- Деталі виконанні на станках з ЧПК з ідеальною точністю

- Стійке до механічного впливу порошкове фарбування

- Термооброблені ножі з міцної сталі AISI 5140

- Гарантія 3 роки від виробника

- Чудовий сервіс

Детальний опис

Подрібнювач гілок АМ-200ТР-К призначений для переробки та утилізації методом рубання гілок, рейок, обаполів, ламелей та інших деревних відходів. Подрібнювач гілок перетворює сировину в шматки довжиною 12…24 см, даний розмір не регулюється та залежить від діаметру (товщини) сировини. АМ-200ТР здатен перерубувати гілки діаметром до 200 см в залежності від вологості та породи дерева. Порубані гілки є ідеальним паливом для піролізних та твердопаливних котлів, камінів, печей та інших опалювальних пристроїв, а також для виробництва деревного вугілля.

Продуктивність подрібнювача гілок АМ-200ТР-К складає максимально 14 м³ готової продукції за годину роботи. Продуктивність напряму залежить від якості підготовки сировини та кількості персоналу задіяного у процесі роботи.

Підключення до трактора та захист від перенавантажень

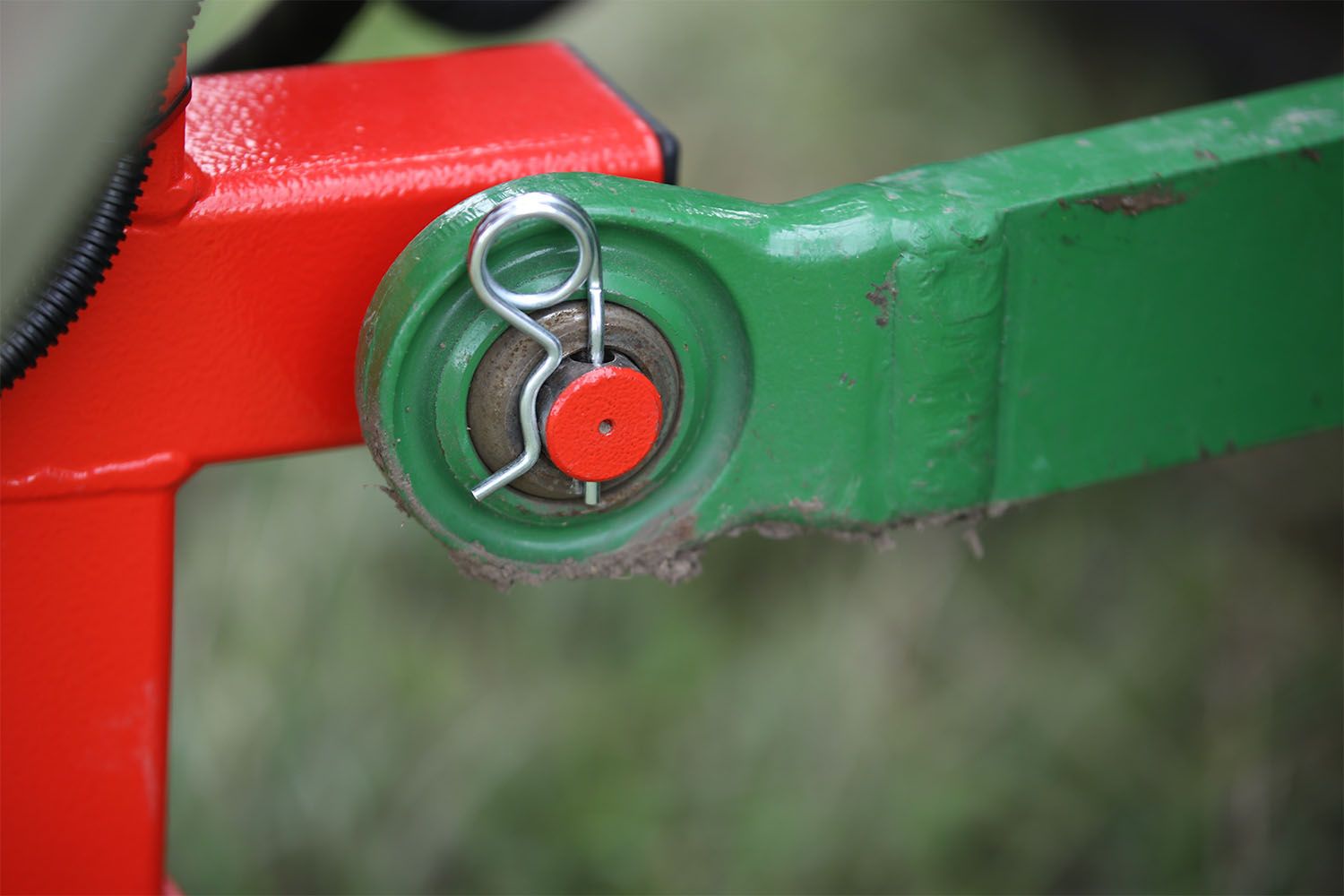

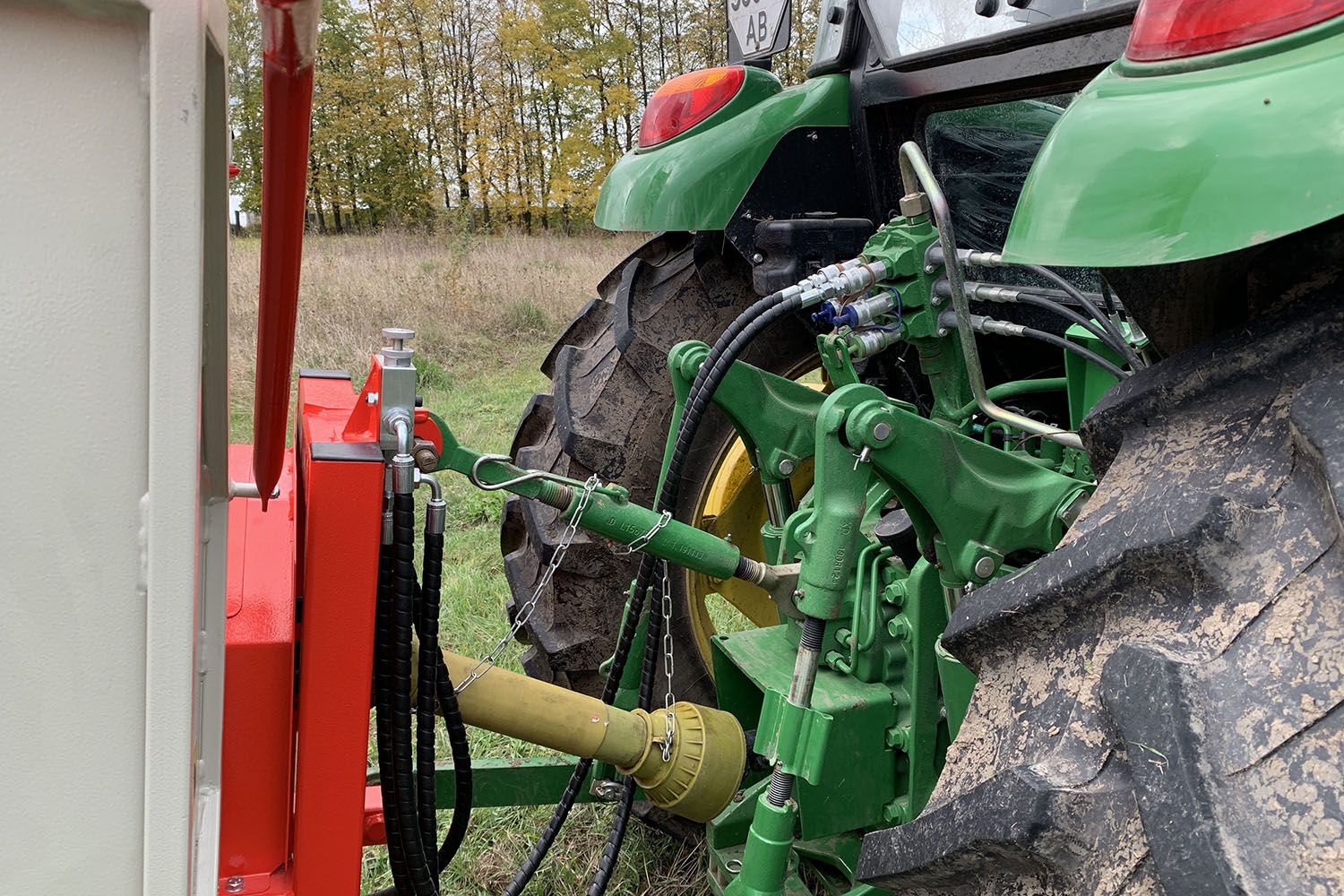

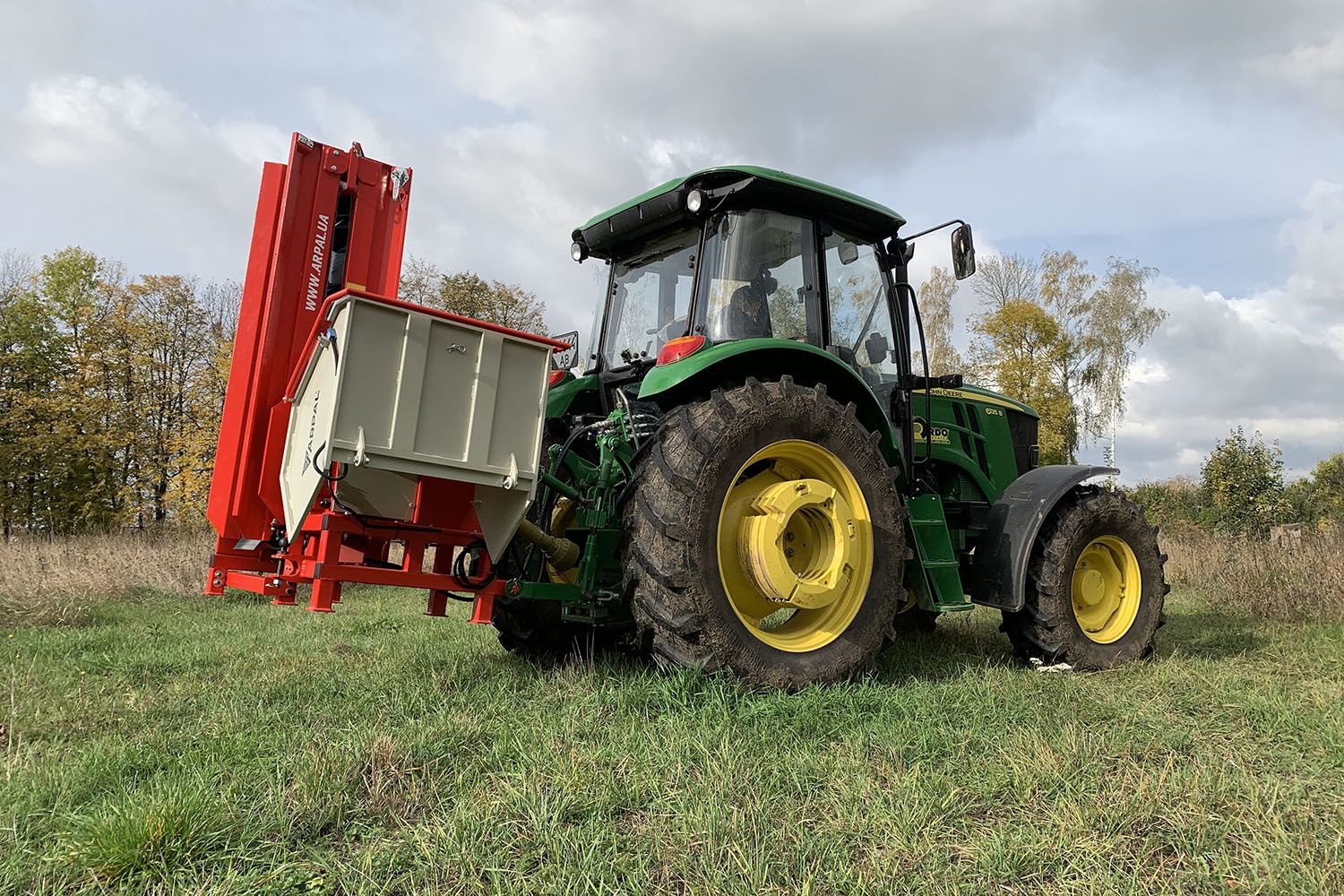

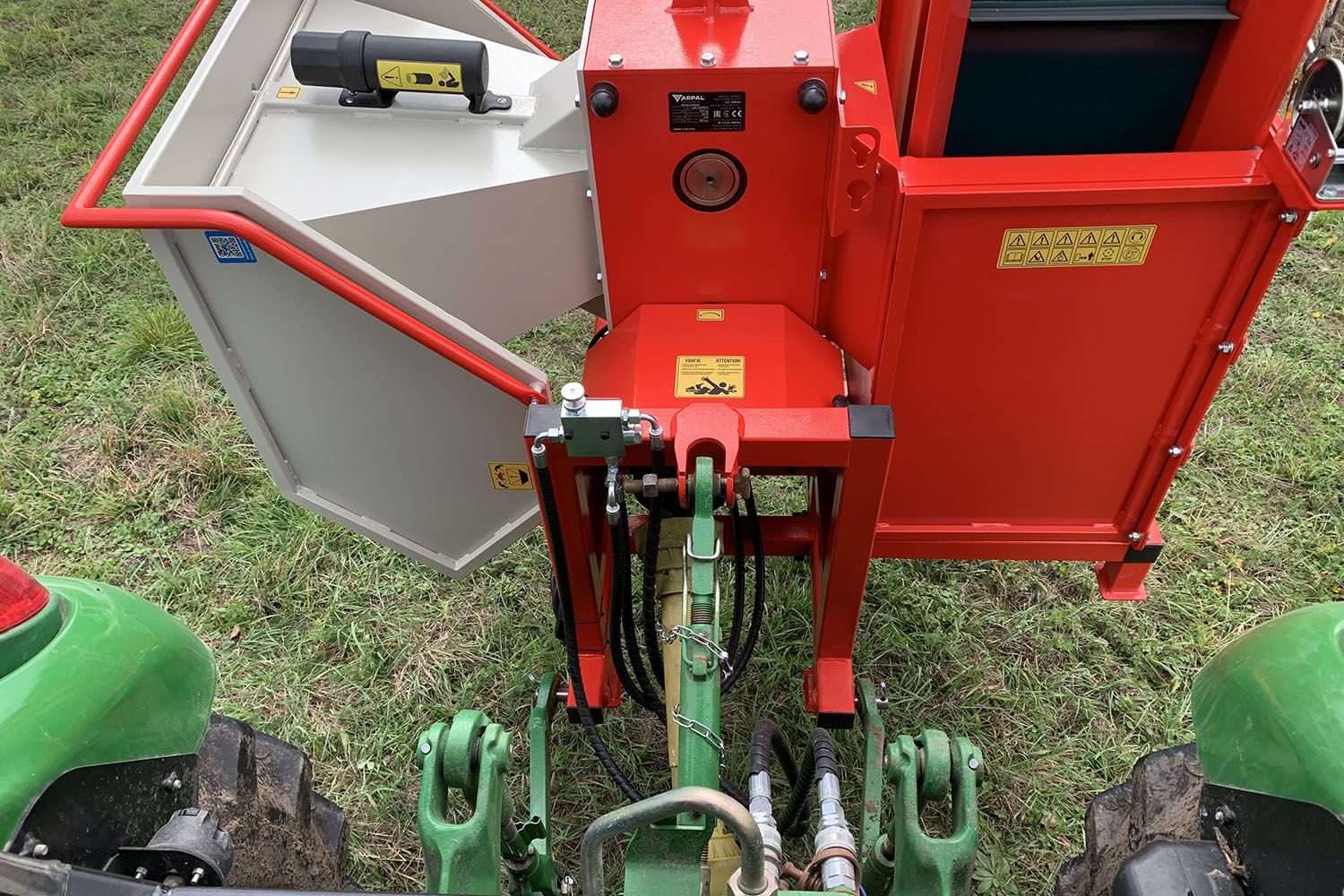

Подрібнювач гілок АМ-200ТР-К приводиться в дію від ВВП трактора та навішується на стандартну трьох точкову навіску. Мінімальна необхідна потужність трактора для роботи з подрібнювачем гілок складає 80 к.с.

Ми рекомендуємо зʼєднувати подрібнювач із трактором через карданний вал класу S8 із фрикційною та обгонною муфтою. Муфта захищає трактор та подрібнювач від критичних навантажень. Вона складається із фрикційних дисків які прижимаються один до одного болтами з пружинами. Чим сильніше зажаті пружини тим більше навантаження на прокручування витримують диски. Як працює муфта: наприклад, Ви закинули гілку і вона застрягла, в цей момент ножі подрібнювача зупинились, але трактор хоче крутити далі. І в цей момент починають прокручуватись диски муфти кардана. Відповідно подрібнювач зупинився а трактор крутить і нічого не ламається. Вам потрібно зупинити вал відбору потужності трактора, дістати гілку і можна працювати знову. Кардан не входить у комплект подрібнювача, але Ви можете придбати його у нас, або використовувати свій, головне щоб він мав правильно налаштовану муфту.

Ріжучий механізм

Ріжучий механізм складається із двох плит, привідного валу та двох робочих валів із ножами. На привідному валі подрібнювача встановлено шків маховик. Він призначений для збільшення крутного моменту і моменту інерції. Це дозволяє рубати гілки більшого діаметру з тракторами меншої потужності. Також маховик зменшує навантаження на ВВП трактора.

Діаметр маховика складає - 360 мм, вага - 30 кг. Товщина - 37 мм

Шестерні з’єднуються із робочими валами з допомогою конусних швидкозатискних муфт. Цей вид з’єднання є ключовою відмінністю наших подрібнювачів від інших виробників, які використовують жорсткі з’єднання типу шліців чи шпонок, що призводить до невідновної шкоди або договартісного ремонту.

Конусні муфти виконують декілька функцій:

1. дозволяють ідеально виставити ножі в одній площині.

2. дозволяють відрегулювати ріжучий механізм та уникнути розбиття в процесі роботи.

3. запобігають руйнуванню ріжучого модуля при перевищенні навантаження.

Шийки робочих валів шліфовані, що забезпечує щільну посадку конусних муфт. Муфти передають необхідне для роботи навантаження та прокручуються тільки при екстрених навантаженнях для того щоб запобігти пошкодженню обладнання.

Така конструкція ріжучого механізму дозволяє рубати навіть найтонші гілки, що впливає на якість подрібненого матеріалу, адже всі шматки будуть розділенні між собою. У подрібнювачах іншої конструкції, якщо ножі чітко не співпадають один відносно одного з мінімальним зазором на виході гілки можуть бути недорубані та в формі “ковбасок”, що впольшому ускладнює використання такої сировини.

Кожна деталь ріжучого модуля виготовляється окремо на станках з ЧПК. Це дозволяє досягнути високої точності, якості та співвісності деталей ріжучих елементів.

Завдяки чітким посадкам та ідеально рівним площинам модуль чітко збирається. Механізм працює добре і злагодженнно, як годинник.

У зварній конструкції великий шанс виникнення різних прекосів та деформацій під час зварювання, що призводить до втрати правильної геометрії та співвісності ріжучого модуля. Спочатку такі проблеми можуть не впливати на роботу, але згодом після тривалого використання це призведе до серйозних поломок. І що найголовніше в такому виконанні відремонтувати і вирішити цю проблему буде неможливо, навідміну від збірної конструкції, яку можна повінстю розібрати одним ключем і замінити кожну окрему деталь.

Ножі

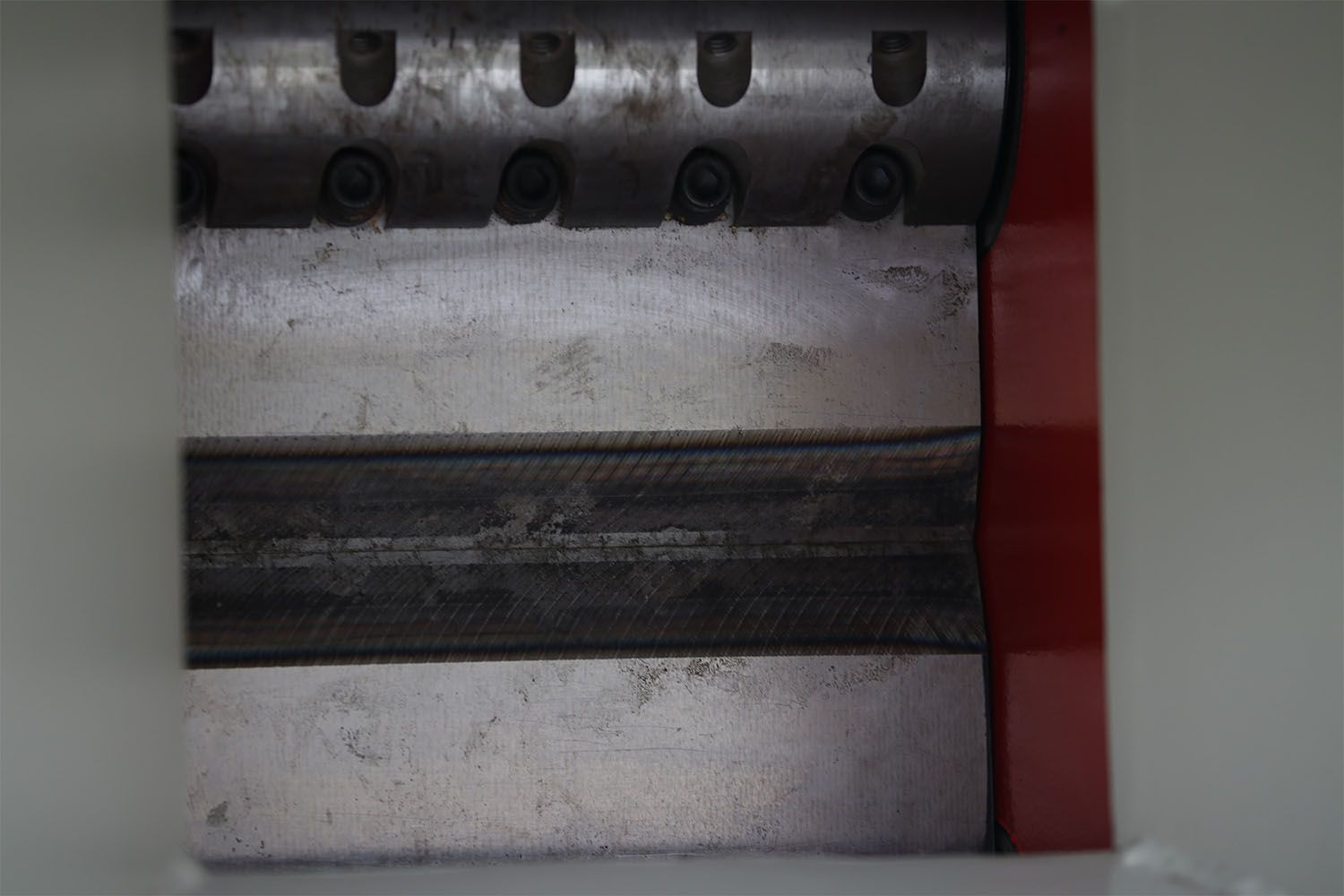

Робочим елементом подрібнювача гілок є ножі. На подрібнювачі гілок АМ-200ТР-К встановлено 6 ножів, ножі виконані зі сталі AISI 5140, мають подвійний кут заточки та в обовʼязковому порядку проходять процес термообробки на сучасній установці ТВЧ. Ножі подрібнювача вставляються у фрезований паз робочого валу, така технологія дозволяє значно зменшити навантаження на болти що кріплять ножі.

АМ-200ТР-К - потужний подрібнювач, він розрахований на роботу з досить великими та важкими гілками. Тому в процесі вони можуть застрягати. Для цього у конструкції передбачено механізм розведення ножів, щоб легко дістати застряглу гілку.

Рама та фаркоп

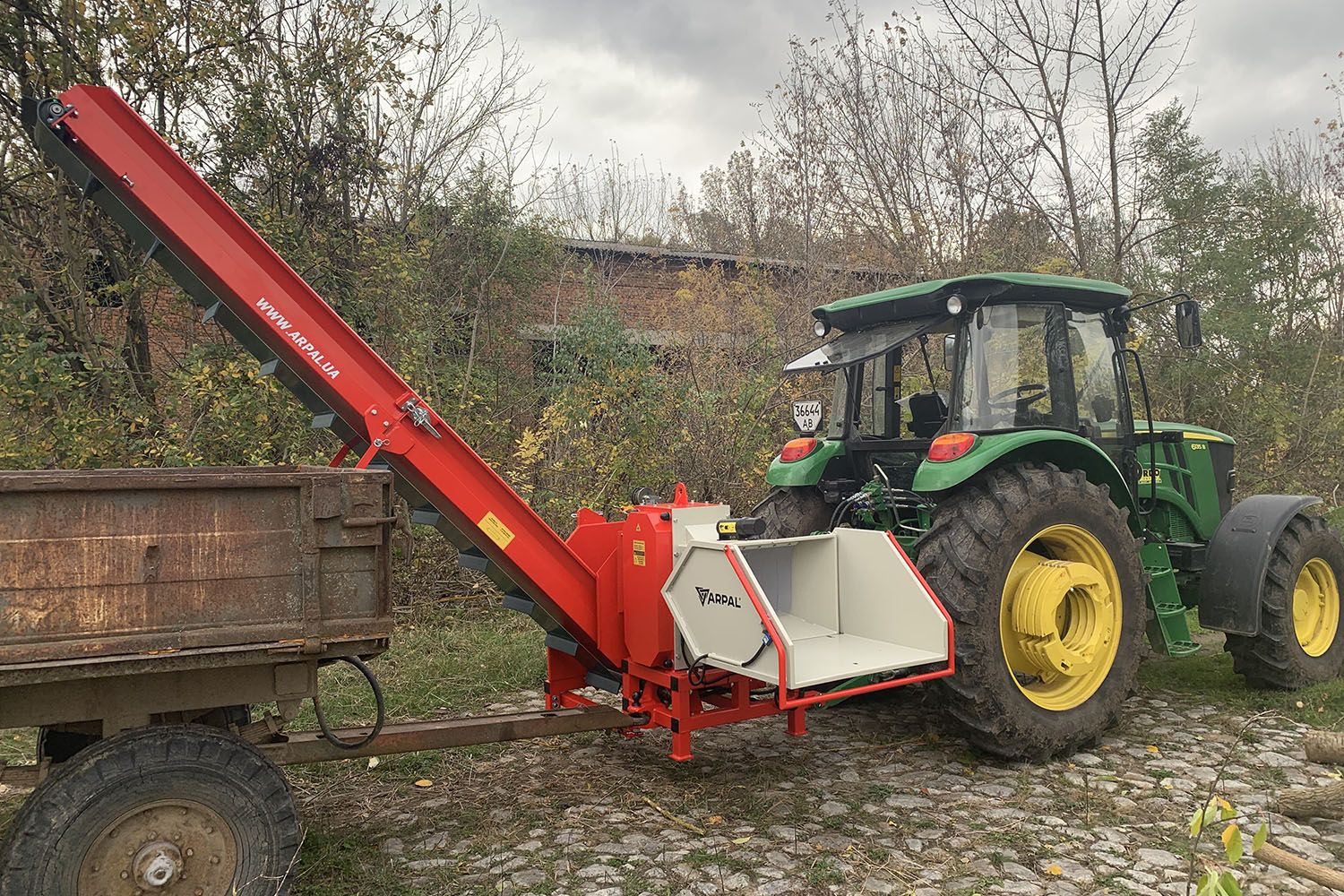

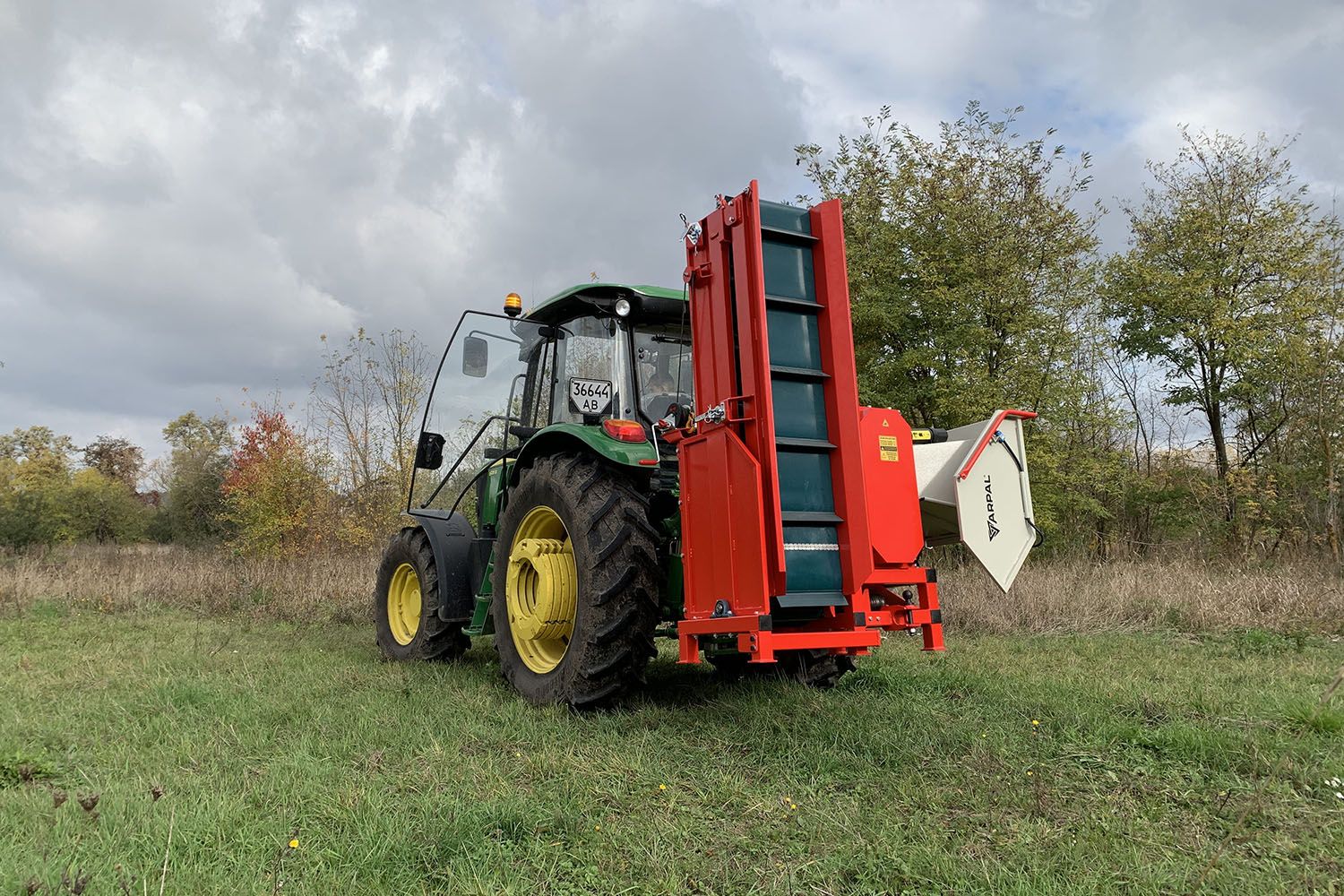

Подрібнювач АМ-200ТР-К встановлений на жорстку укріплену раму з профільної труби розраховану на тривалі навантаження. Рама укомплектована універсальним кріпленням під фаркоп або тракторний причіп. Подрібнювач зручно перевозити у одній сцепці з трактором та причепом.

Транспортер. Фасування дров

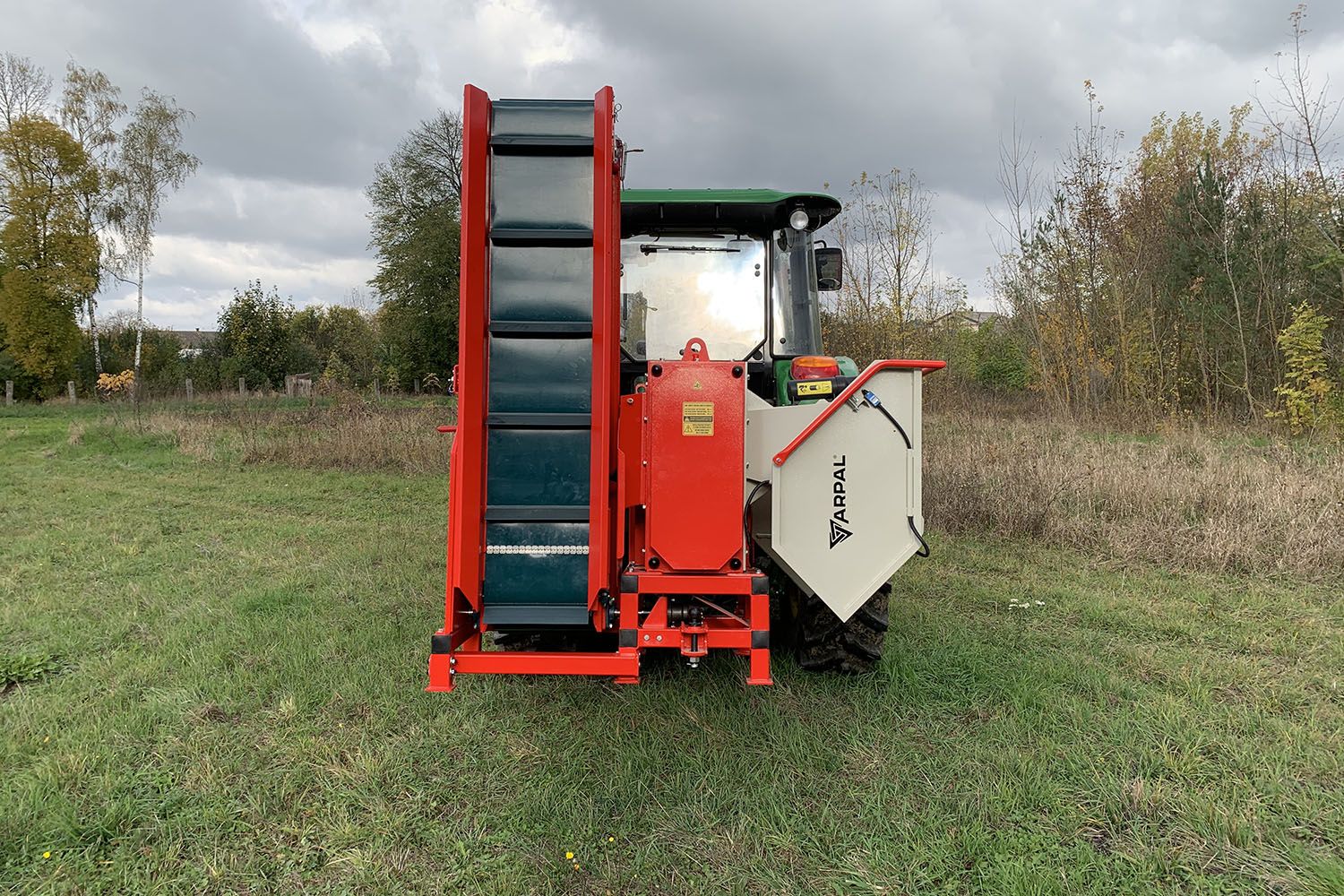

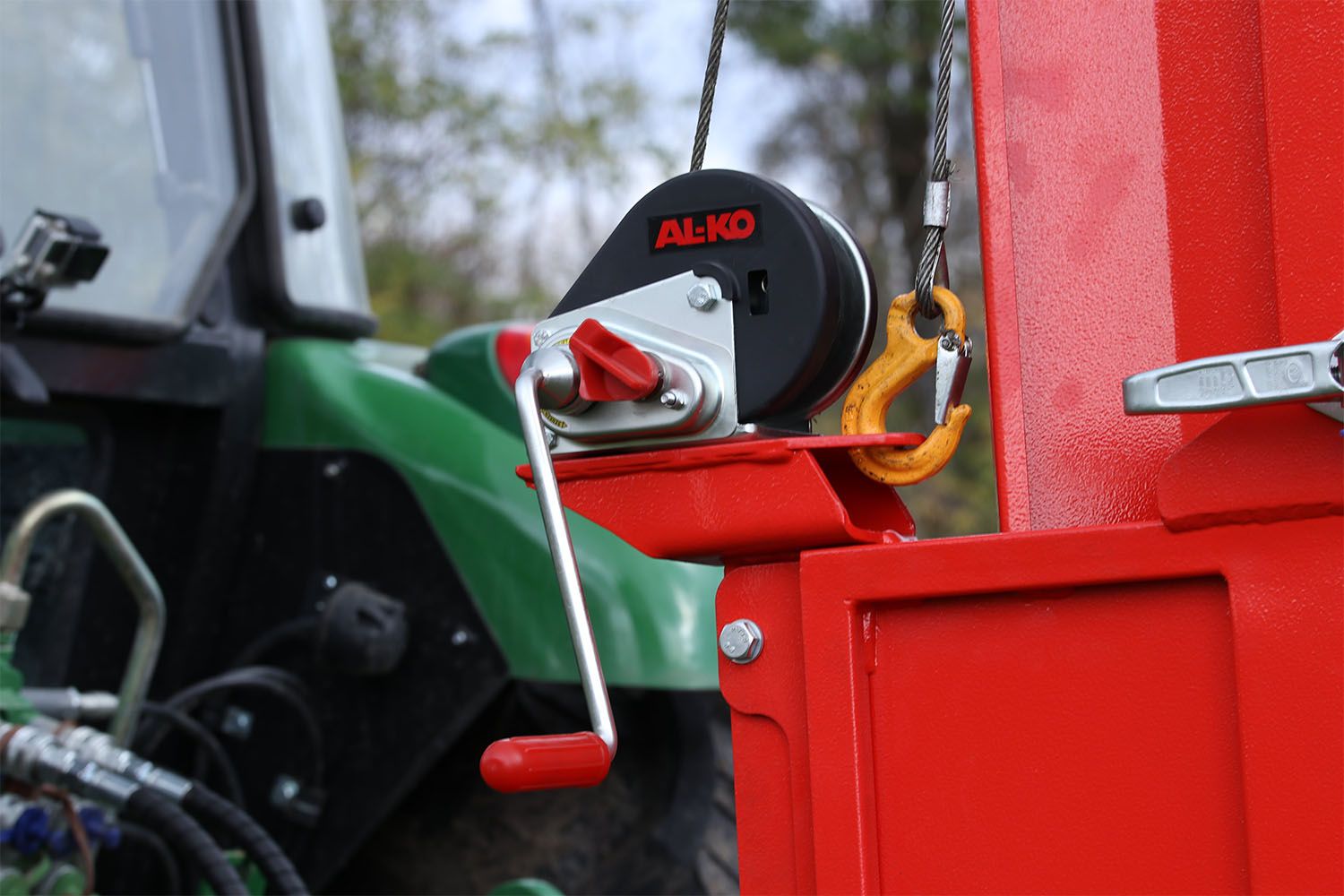

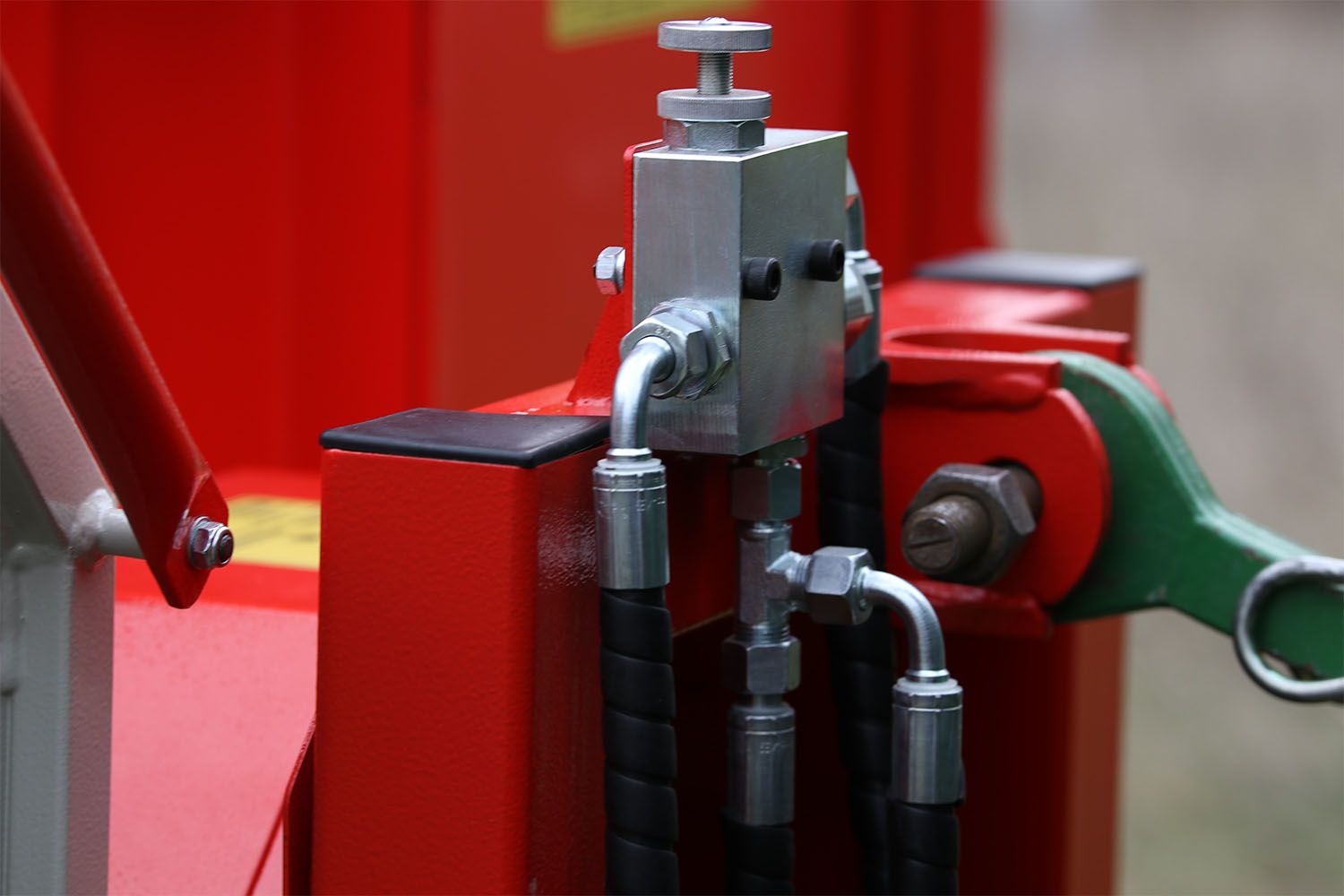

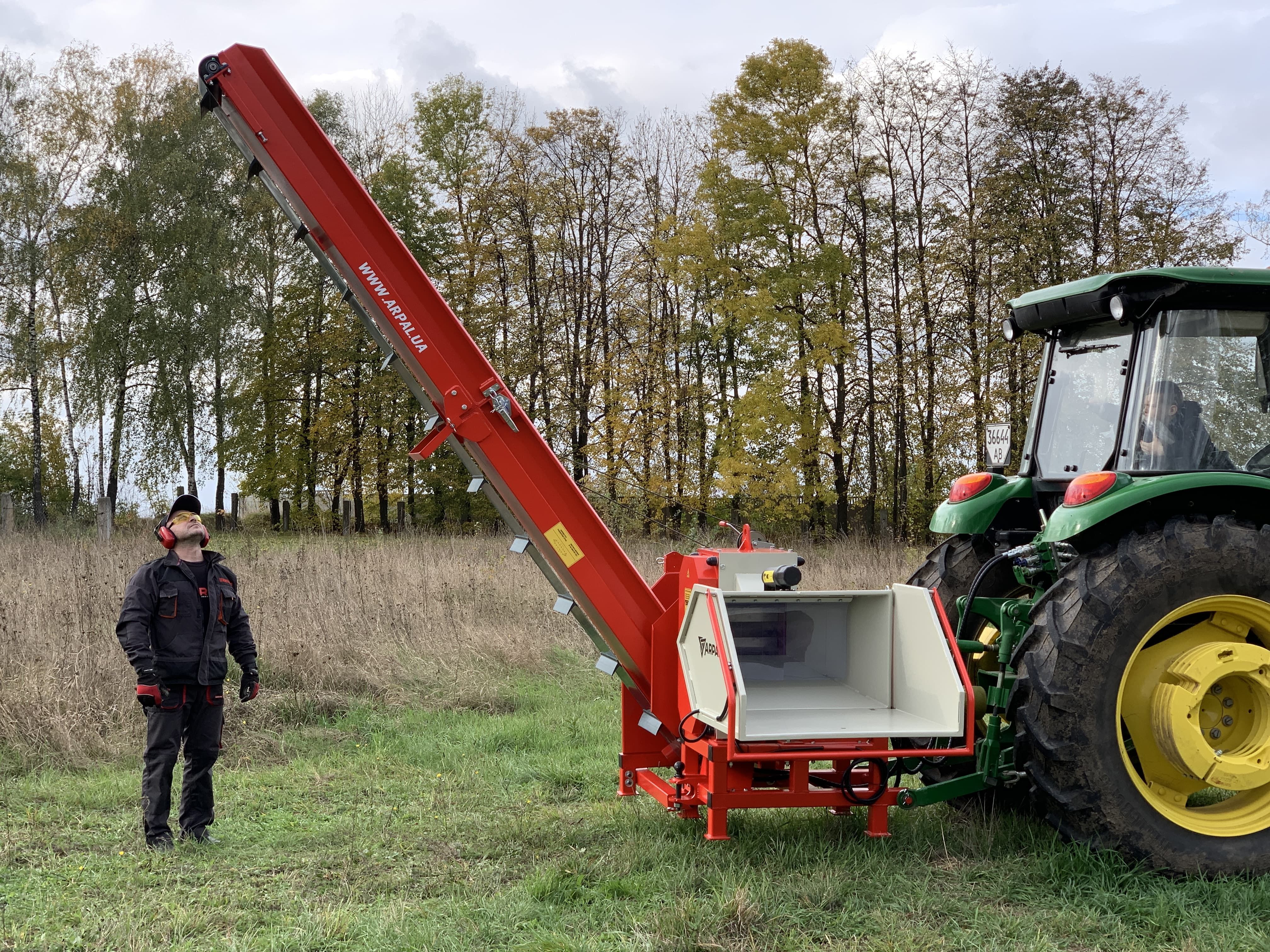

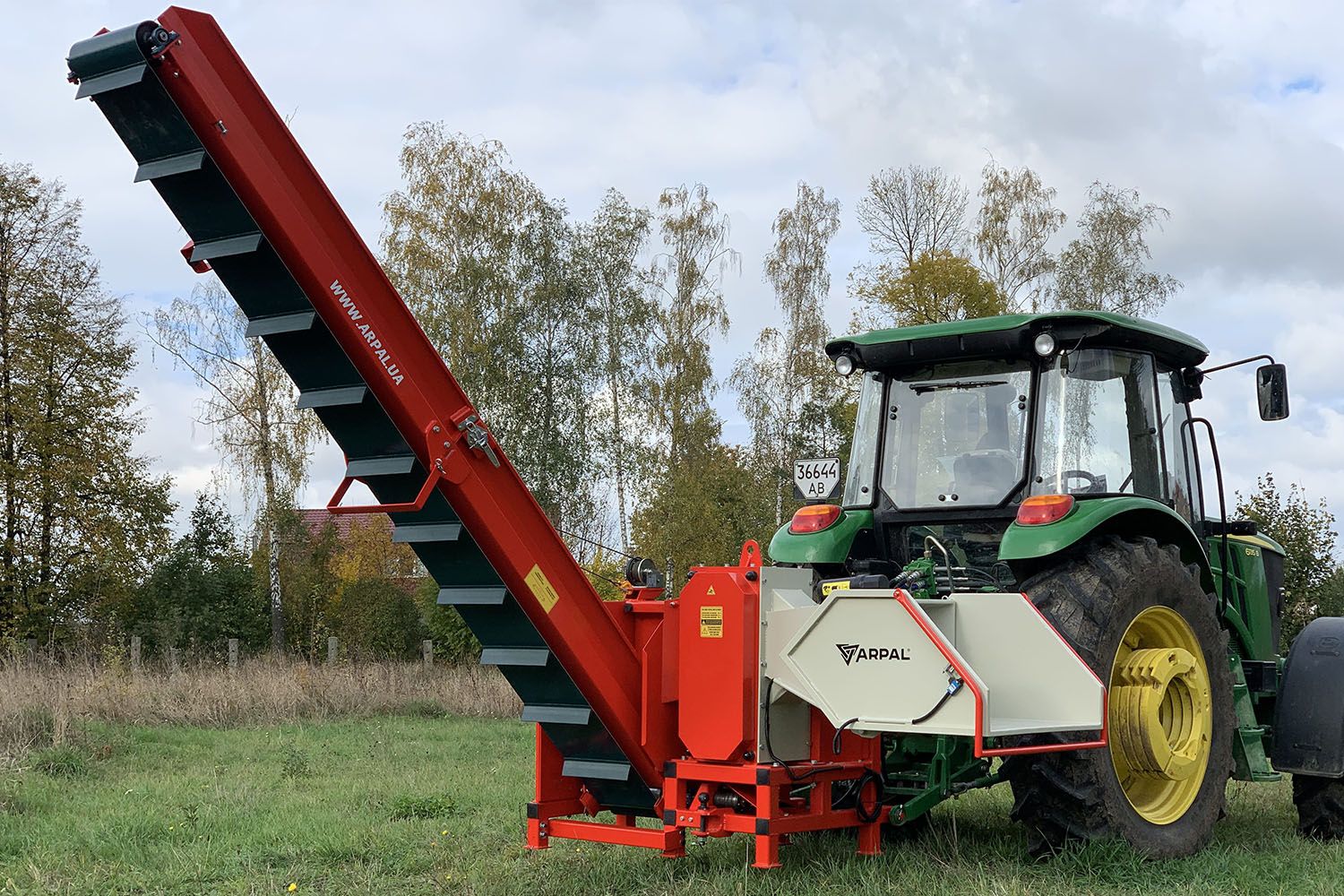

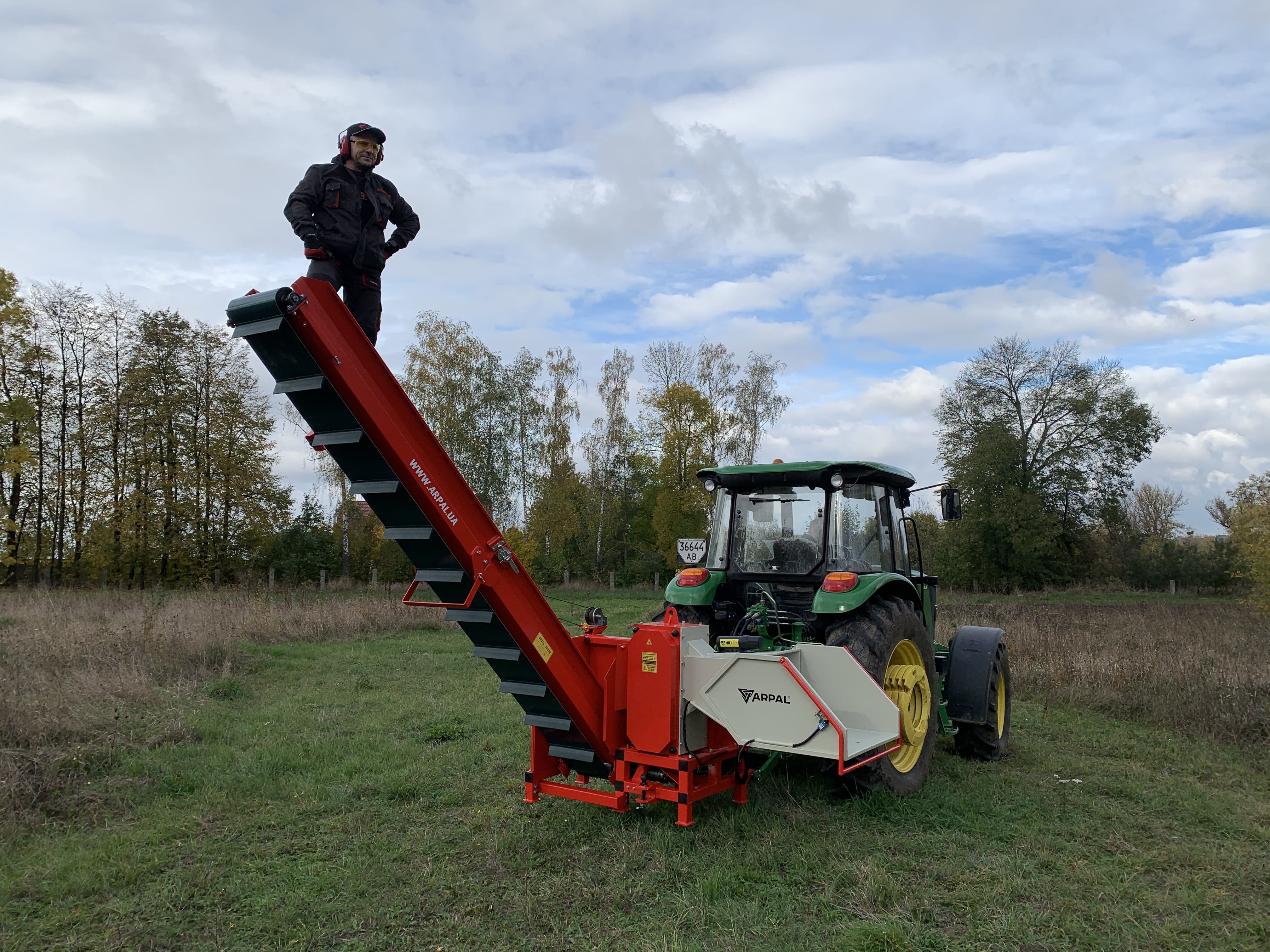

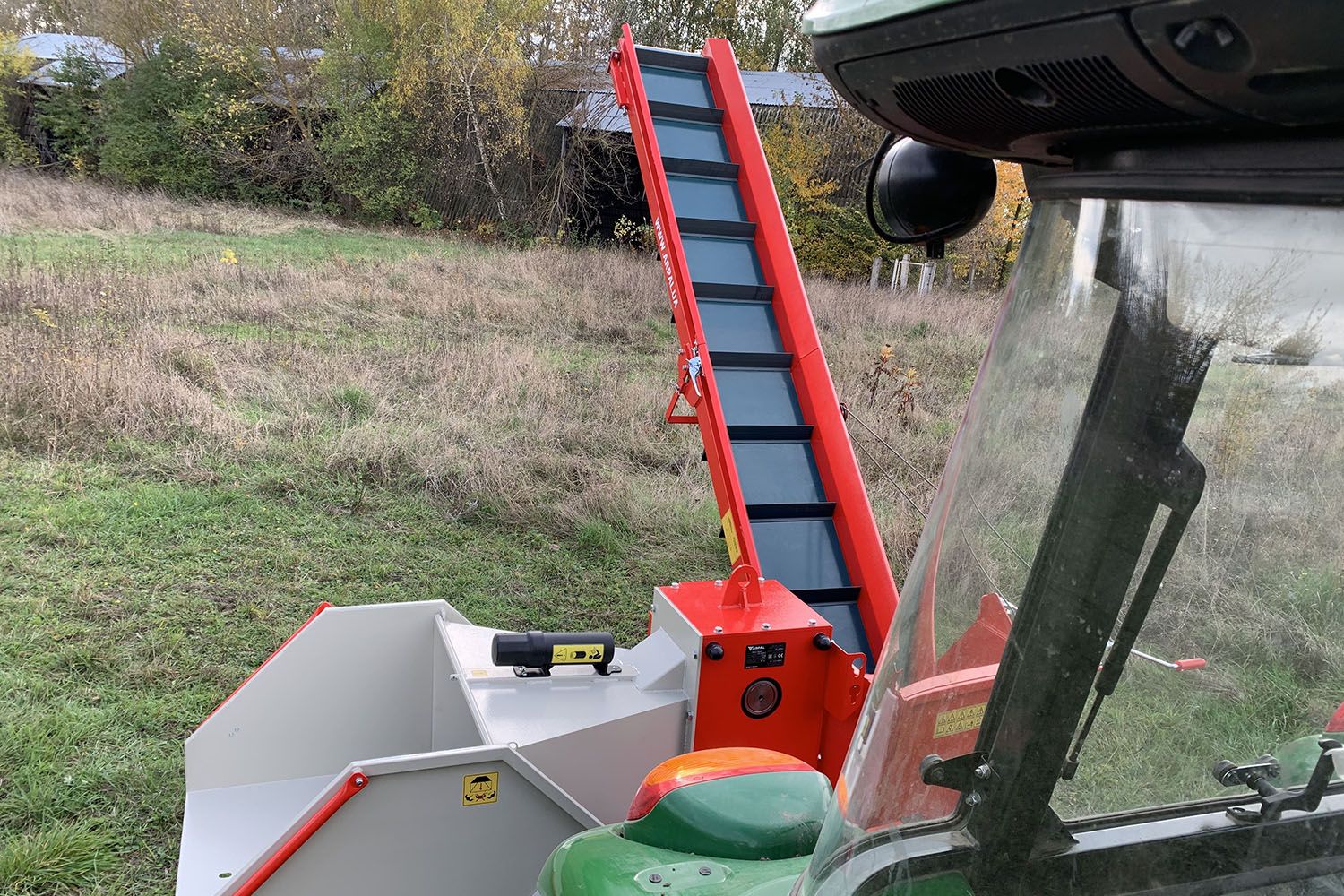

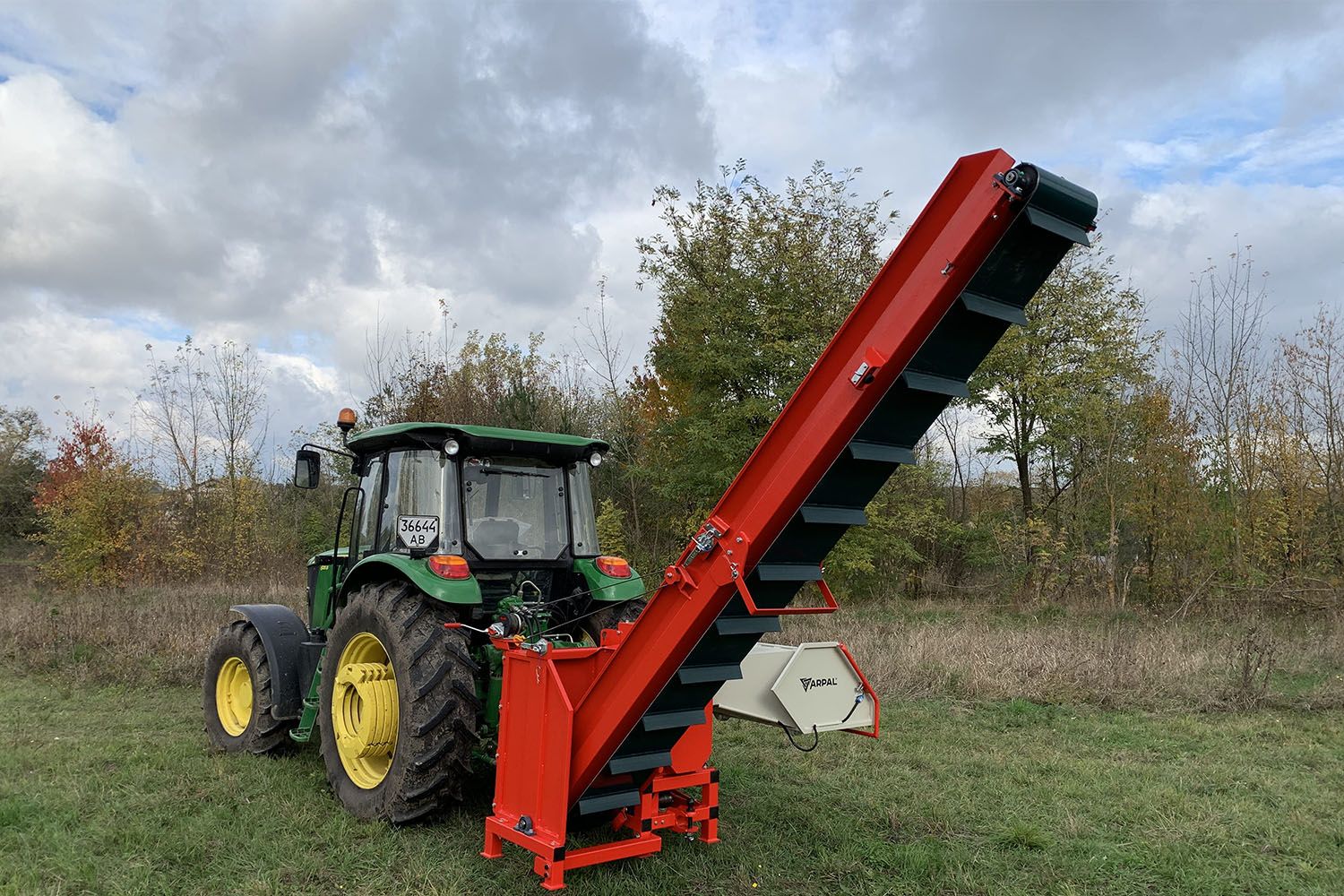

Для збільшення продуктивності роботи з обладнанням, ми обладнали подрібнювач гілок АМ-200ТР-К транспортером, за допомогою якого подрібнену сировину можна подавати на висоту до 4-ох метрів, відразу в причіп вантажного автомобіля, трактора, або підготовлений контейнер та біг-бег. Висоту підйому можна регулювати лебідкою на самому подрібнювачі і за допомогою підняття обладнання гідравлікою на навісці трактора. Крім того, в цій моделі подрібнювача налаштовується швидкість обертання транспортерної стрічки, за допомогою регулятора потоку масла. Важливою особливістю є розміщення транспортера по напряму ходу трактора, що дозволяє використовувати його в одній сцепці з причепом. Подібне розташування транспортера буде дуже зручним для комунальних господарств та дорожніх служб, роботу можна проводити не заважаючи транспортному потоку, біля узбіч доріг.

Вхідний бункер. Безпека оператора

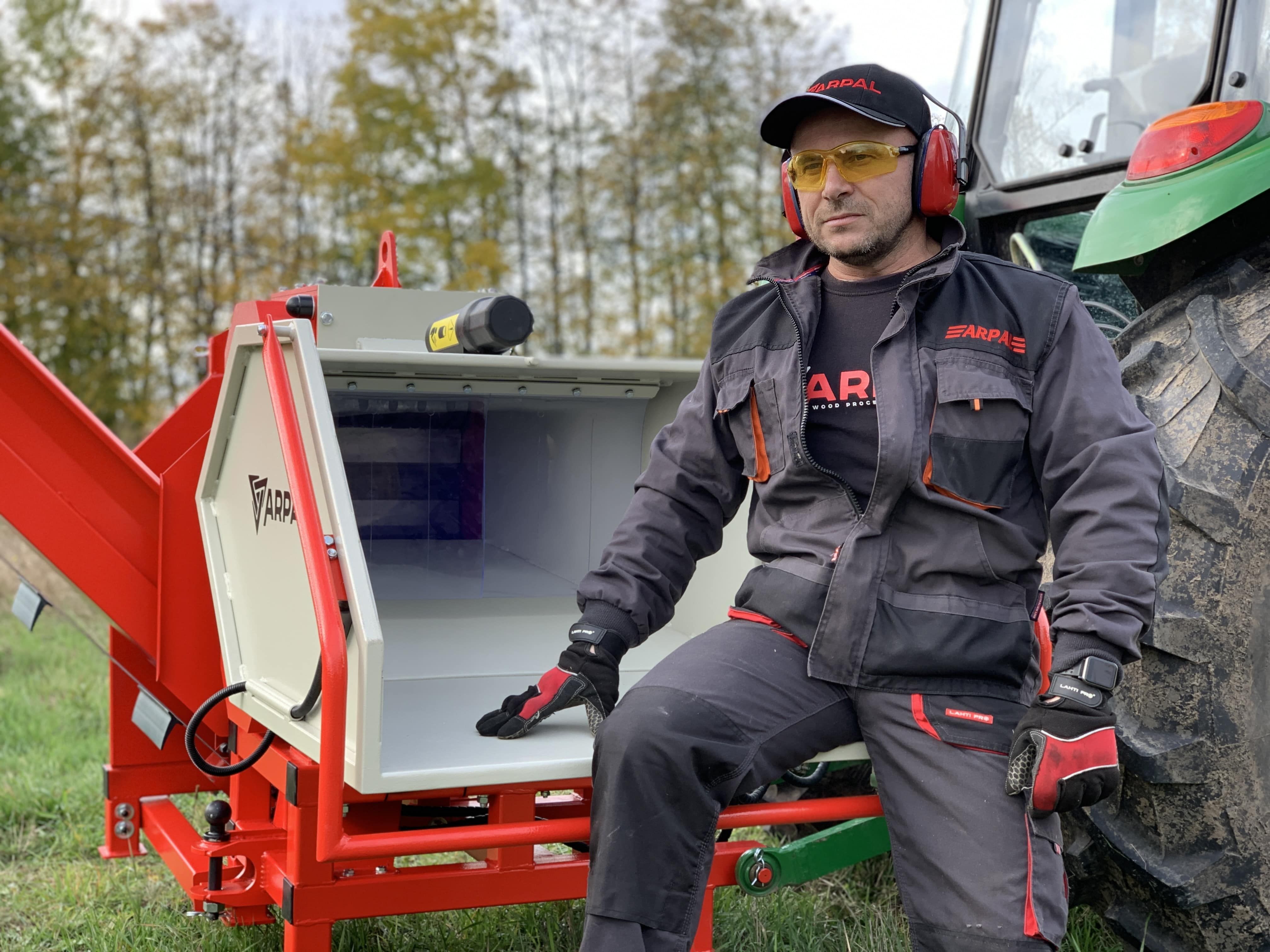

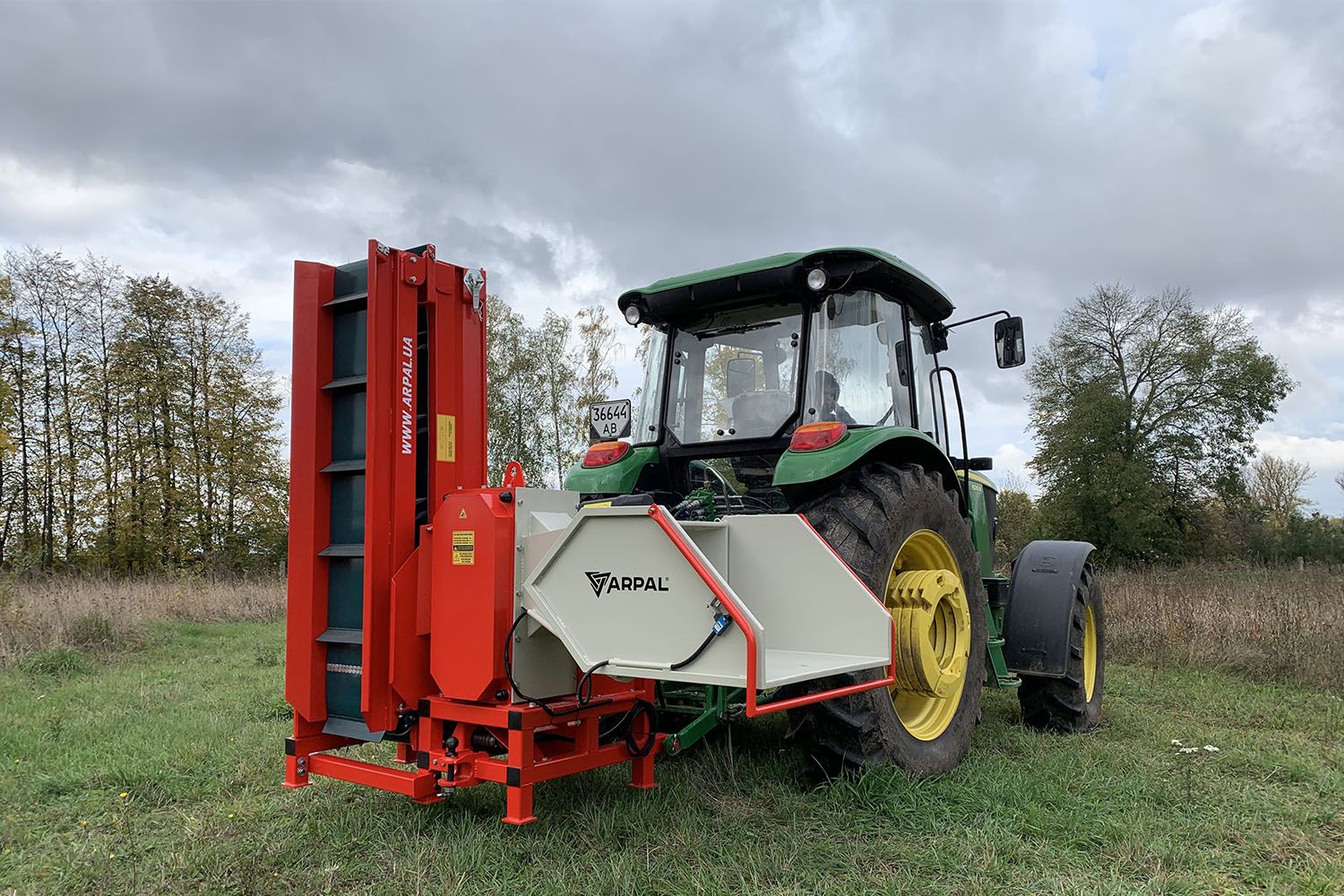

Вхідний бункер обладнаний шторкою із прозорого ПВХ матеріалу, для захисту оператора від трісок в процесі роботи. Подрібнювач гілок AM-200ТР-К обладнано спеціальною ручкою безпеки, яка розміщена на краю вхідного бункера, та слугує для екстреної зупинки подрібнювача гілок під час роботи.

Бункер має жорстку конструкцію, додатково обварений спеціальною трубою по колу а також знизу підсилений швелером для протидії ударів гілок..

Довжина бункера відповідає стандартам безпеки Європейського союзу для лісових машин. Розміри вхідного отвору 285х255 мм.

Подрібнювач гілок АМ-200ТР-К повністю виготовляється на нашому виробництві. Ми контролюємо якість усіх етапів нашого виробництва, усі посадочні поверхні проходять обовʼязкову шліфовку. Проводиться контроль якості зварних швів.

Перед фарбуванням усі конструкції проходять зачистку. Подрібнювач гілок покривається порошковою фарбою, що значно подовжує термін експлуатації конструкцій подрібнювача.

Крутою особливістю всіх подрібнювачів гілок ARPAL є те що робота з ними не потребує ніяких додаткових інструментів.
