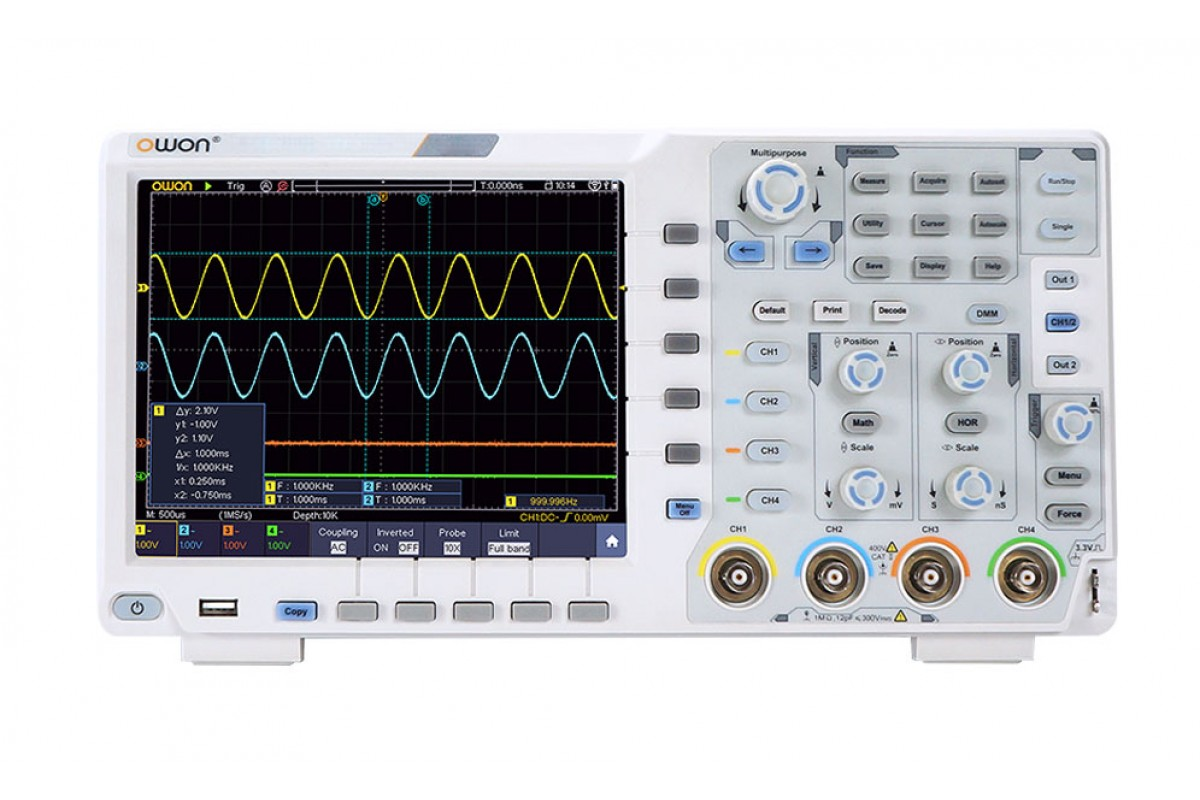

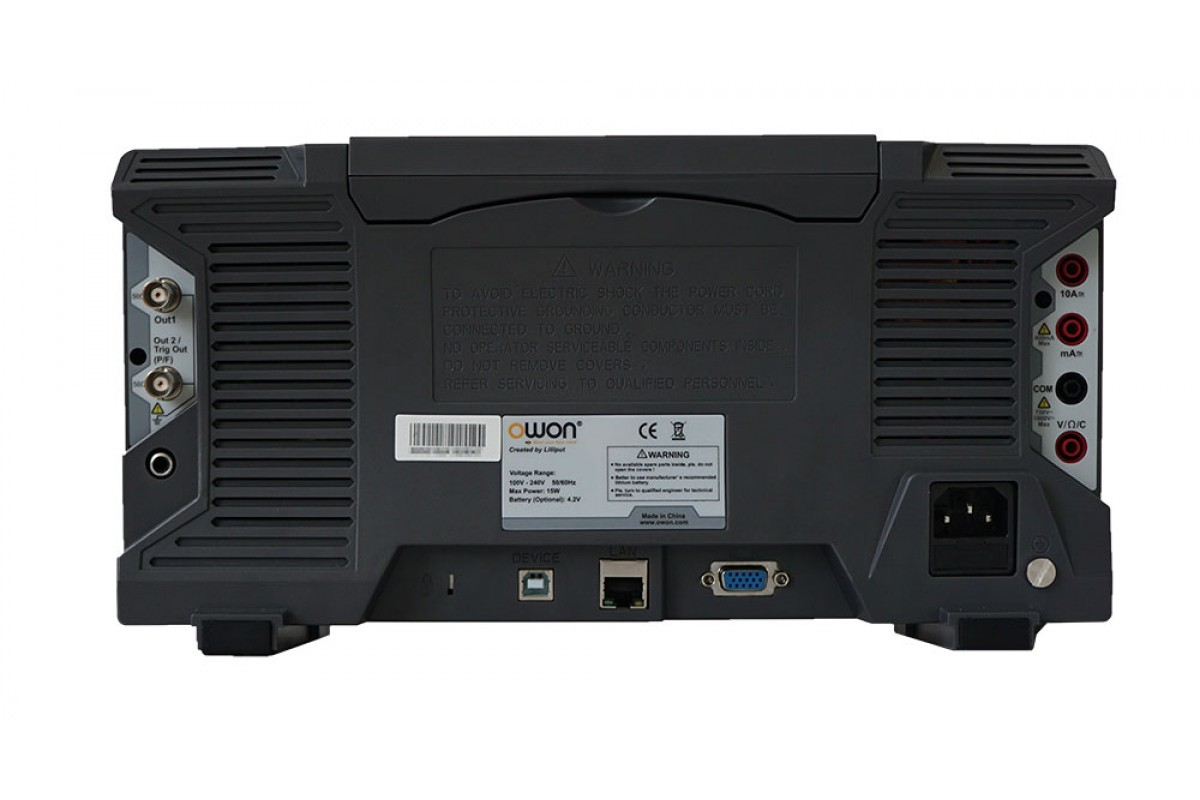

Осцилограф цифровий Owon XDS3204E 4-х канальний 4х200МГц 40М АЦП 8 біт (2659304133)

XDS3204E OWON - 4-канальний цифровий осциллограф, зі смугою пропускання 200 МГц, швидкістю вибірки АЦП: 1 ГВ/с і розширеним обсягом пам'яті 40 Мбобладнаний великим дисплеєм 8” кольоровий LCD роздільна здатність 1024 x 768. Характерною особливістю осцилографа xDS3204Е є великий обсяг пам'яті — 40М точок, дає змогу зберегти чималі тимчасові відрізки сигналу для подальшого аналізу. Захоплення осцилограм на швидкості 70 тис. форм сигналів/сек. забезпечує більш сіре захоплення непередільних, ілюзорних сигналів, а рівень власних шумів дає змогу реалізувати посилення от 1 мВ/сек. Осцилограф xDS3204Е реалізує математичні функції: додавання, віднімання, множення, ділення, Швидка Перетворення Фуріне, інтегровання, диферинцювання, корінь квадратний, цифрові фільтри (ФНЧ, ФВЧ. Режекторний фільтр, Смуговий фільтр). Основні відмінності осцилографа OWON xDS3204Е: • Смуга пропускання, кількість каналів: 200 МГц х 4 каналу + зовнішній вхід синхронізації • Швидкість вибірки: 1 ГВ/с х 1 канал, 500 МВ/с х 2 канали, роздільна здатність: 8 бит • Швидке перетворення Фур'є для аналізу на частотній зоні (БПФ) • Обсяг пам'яті: 40М точок х 1 канал/ 20М точек х 2 канала • Яскравий кольоровий дисплей 8" TFT WVGA, опціонально — сенсорний • Діапазон розгортання: 2нс/діль – 1000 с/діл., діапазон посилення: 1 мВ/діл 10 В/діл. • Швидке захоплення осцилограм: 70 тис. форм сигналів/сек. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ цифрового осцилографа OWON XDS3204E: • Смуга пропускання: 200 МГцкількість каналів: 4 + вхід зовнішньої синхронізації • Швидкість вибірки, у реальному масштабі часу: 1 ГВ/с х 1 канал, 500 МВ/с х 2 канали, інтермполяція: sin (x) / x • Діапазон часовий розвертки: від 2 нс/діл. до 1000 с/роб., посилення: 1 мВ/діл 10 В/діл. • Час наростання: от ≤ 1,75 нс • Роздільна здатність: 8 бит х 1 ГВ/с • Діапазон: 8" кольоровий, LCD, 1024 x 768 пікселів • Вхідний імпеданс: 1 МОм, 15 пФ • Посилення за напругою: 1 мВ/діл — 10 В/год • Максимальна вхідна напруга: 300 В (PK - PK) (DC+AC, PK - PK) • Похибка посилення напруги по постійному струму: ±1% • Довжина запису, обсяг пам'яті: 40 М точек • DC Accuracy (average) Average ≥16：±(3% reading + 0.05 div) for △V • Коефіцієнт перерахунку напруги: 0,001X- 1000X, перерахунок напруги в струм • Цифрові фільтри: низьких частот, високих частот, смугові та ріжекторні фільтри • Джерело синхронізації: канал 1, канал 2, зовнішній вхід, АС, АС/5 • Режим захоплення: автоматичний, нормальний, що йде (одиничний) • Захоплення: за рівнем, відео, параметри імпульсу, нахил, рант, вікно, Timeout, Nth Edge, логічні умови, I2C, SPI, RS232, CAN з функцією декодування • Курсорні вимірювання: напруга, час, △V, △T • Автоматичне вимірювання: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area • Математичні функції: ＋, －×, ÷, FFT, FFTrms, інтеграція, диференціювання, корінь квадратний • Збереження: 100 форм сигналів • Фігури Лисажу • Інтерфейс: USB host, USB device, LAN • Живлення: напруга 100 В - 240В AC, 50/60Hz, споживання 25 Вт • Габарити: 340 (ширина) х 90 (глубина) х 177 (висота), маса: 2,6 кг. Стандартна комплектація: • Цифровий осцилограф XDS3204E OWON – 1 шт. • Щупи осцилографічні (1:1/1:10) – 1шт. • Кабель живлення — 1шт. Кабель USB – 1 шт. • Програмне забезпечення, посібник користувача, CD-disk — 1 шт. Стандартний комплект постачання осцилографа xDS3204E містить щупи з поділом 1:1 і 1:10, що забезпечує максимальну вхідну напругу на щупі 600 В. Для виконання безпечних вимірювань напруги до 2000 В, рекомендуємо використовувати пробники з поділом 1:100, наприклад, моделі P4100 (смуга 100 МГц) і P4250 (смуга 250 МГц)... і не забувайте про загальну "землю" каналів.
