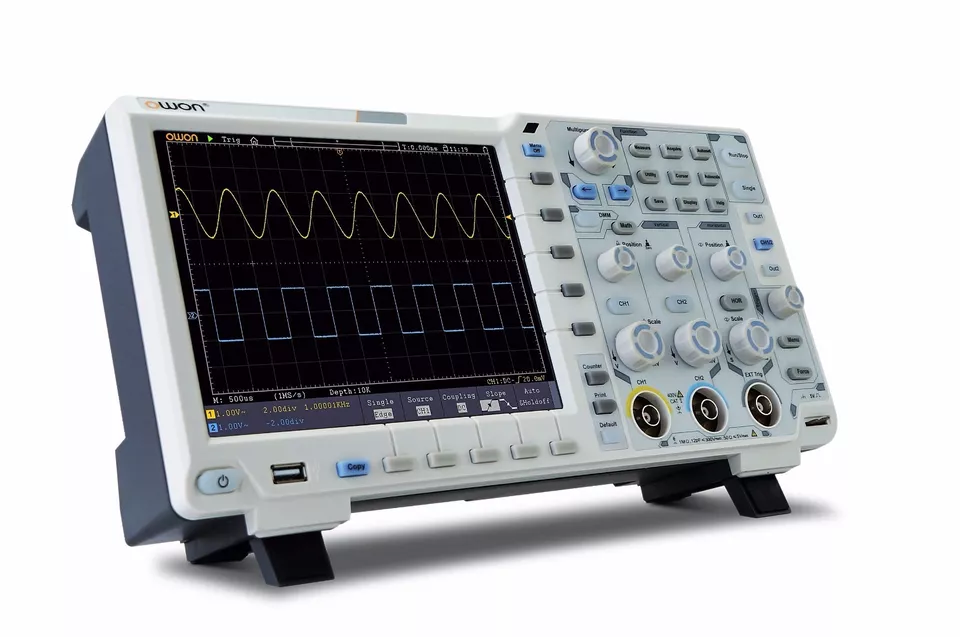

Осцилограф цифровий 2-х канальний Owon XDS3202A 2 х 200МГц пам'ять 40М АЦП 14 біт (2659304364)

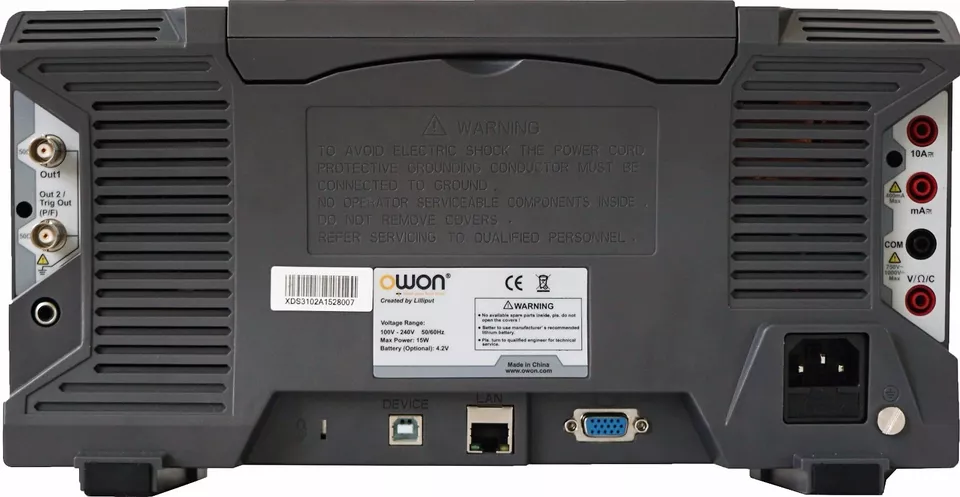

xDS3202A - багатофункціональний цифровий осциллограф OWON, (смуга пропускання 200 МГц, швидкість вибірки: 1 ГВ/с, пам'ять 40 Мб, дисплей сенсорний 8'', АЦП: 14 бит). Особливістю осциллографів xDS3202А є АЦП високої роздільної здатності — 14 бит, що дає змогу досягти підвищеної точності за амплітудних вимірів (похибка 1%), , а також великий обсяг пам'яті - 40М точок, висока швидкість захоплення осцилограм — 75 000 форм. сигналів/сек., малий рівень власних шумів забезпечує посилення від 1 мВ/діл. Для розширення функціональності доступні опції: функціональних генераторів AWG (1 канал х 25 МГц, 2 канали х 25 МГц), мультиметра. Декодування протоколів RS232, SPI, I2C, CAN у стандартній конфігурації. Стандартна поставка містить інтерфейси 2xUSB, LAN, опціонально Wi-Fi та VGA. Осцилограф xDS3202А належить до серії "портативних осциллографів" компанії OWON, портативність забезпечує опція — акумуляторна батарея , що дає змогу ефективно використовувати осцилограф там, де немає мережевого живлення або у випадках, коли потрібне гальванічне розв'язування за живленням. Відмітною особливістю моделі XDS3202A є реалізація функції "зовнішньої лінзи", приклад застосування якої представлений нижче. ОСОБЕННОСТИ Смуга пропускання: 200 МГц, кількість каналів: 2 канали + зовнішній вхід синхронізації Висока роздільна здатність 14 бит Швидкість вибірки: 1 ГВ/с (Real time) Обсяг пам'яті: 40M точок Низький рівень власних шумів Посилення по вертикалі: 1 мВ/діл до 10 В/діл. Діапазон розгортання: від 2 нс до 1000 с/діл. Висока швидкість захоплення осцилограм: 75000 осцилограм/сек. Вбудований модуль Wi-Fi (опція) Функції мультиметра: напруга, струм, опір, місткість (опція) Сенсорний дисплей 1024 x 768 IPS Підтримка протоколу SCPI Інтерфейс: USB, LAN, VGA (опція), Wi-Fi (опція) Захоплення та декодування: RS232, SPI, I2C, CAN (опція) Генератор довільних форм сигналів, 2 канали х 25 МГц (опція) Вбудована батарея (опція) Мультиметр/DMM (опція) Вхідний імпеданс 10 МОм, максимальний вхід max input: AC 750V / DC 1000V Напруга VDC: 400 мВ, 4 В, 400 В: ± (1 ± 1 е.м.р) VAC: 4 В, 40 В, 400 В: ±(1 ± 3 е.м.р.); частота: 40 Гц - 400 Гц Ток DC: 40 мА, 400 мА: ±(1,5% ± 1 е.м.р); 10 A: ±(3% ± 3 е.м.р) AC: 40 мА: ±(1,5% ± 3 е.м.р), 400 мА: ±(2% ± 1 е.м.р), 10 A: ±(3% ± 3 е.м.р) Опір 400 Ом: ±(1% ± 3 digits), 4 кОм - 40 МОм: ±(1% ± 1 е.м.р) Місткість 51,2 нФ - 100 мкФ: ±(3% ± 3 е.м.р) Кількість відрахунків 33⁄4 розрядів (4000 відрахунків) Тестування діодів до 1,5 В; тест на провідність Генератор довільних форм сигналів (опція) Смуга 25 МГц 50 МГц Швидкість вибірки 125 МВ/с 250 МВ/с Роздільна здатність 14 бітів Амплітуда від 10 мВ до 6 В Цифровий мультиметр DMM Довжина форми сигналу 8к точек Стандартні форми сигналів синус, трикутник, меандр, імпульс Загальні характеристики Дисплей 8" кольоровий сенсорний LCD 1024 x 768 IPS Інтерфейси USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, VGA (optional), Wi-Fi (optional) Живлення 100-240 В, 45-440 Гц, <15 Вт Батарея опціонально батарея: 13,2 А/год; 3,7 В Габарити 340 (ширина) х 177 (висота) х 90 (глубина) Маса 2,6 кг. КОМПЛЕКТАЦІЯ Осцилограф xDS3202A - 1 шт. Пробники осцилографічні — 2 шт. Кабель живлення — 1 шт. Кабель USB - 1 шт. Програмне забезпечення, CD-диск - 1 шт. Інструкція користувача - 1 шт. Гарантійний талон — 1 екз. До комплекту постачання xDS3062A входять осцилографічні щупи P5100 (2 шт.) з перемикним коефіцієнтом поділу 1:1 і 1:10. Максимальна робоча напруга для щупа P5100 в режимі поділки 1:10 не має перевищувати 600 В. У тому разі якщо потрібно робити аналіз сигналів із великою напругою, рекомендуємо осцилографічні щупи P4100 (100 МГц, ділення 1:100) или P4250 (250 МГц, ділення 1:100) з максимальною робочою напругою до 2000 В. Опції Інтерфейс VGA VGA Інтерфейс Wi-Fi Wi-Fi Цифровий мультиметр DMM Генератор сигналів довільних форм, 1 канал х 25 МГц AWG1 Генератор сигналів довільних форм, 2 каналу х 25 МГц AWG2 Акумуляторна батарейка xDS-BAT ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Модель xDS3062A xDS3102A xDS3202 xDS3202A xDS3302 Роздільна здатність по вертикалі 12 бітів 12 бітів 8 бит 14 бітів 8 бит Смуга пропускання 60 МГц 100 МГц 200 МГц 300 МГц Час наростання фронту < 5,8 нс < 3,5 нс < 1,7 нс <1,25 нс Кількість каналів 2 канали + вхід зовнішньої синхронізації Чутливість по вертикалі від 1 мВ/діл до 10 В/роб. Похибка вимірювання 1% 1% 3% 1% 3% Швидкість розгортки від 2 нс/діл. до 1000 с/роб. від 1 нс/діл. до 1000 с/роб. Пам'ять 40М точек Вхідні параметри Вхідний імпеданс 1 МОм ± 2%, 15 пФ ± 5pF; 50 Ом ± 2% Режими входу AC, DC, GND Максимальна вхідна напруга 1 MОм ≤ 300 Vrms; 50 Ом ≤ 5 Vrms Коеф. поділка (стандартних пробників) х1; х10 Корекція за коефіцієнтом пробника 0.001X - 1000X Система синхронізації Режими синхронізації авто, норм., поодиноке захоплення Умови синхронізації Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, опціонально: I2C, SPI, RS232, CAN + декодування I2C, SPI, RS232 и CAN Джерело синхронізації СН1/CH2, зовнішній, зовнішній/5, AC лінійка живлення Система цифрової обробки Тип вибірки у реальному часі Швидкість вибірки xD xDS3062A/3102A: 1 ГВ/с - 8 bit, 500 МВ/с - 12 bit xD xDS3202A: 1 ГВ/с - 8 bit, 500 МВ/с - 12 bit, 100 МВ/с - 14 bit xD xDS3202: 2 ГВ/с - 8 bit Збереження осцилограм 100 у внутрішній пам'яті Обсяг пам'яті 40М точек Режим вибірки пряма вибірка, реєстрація піків, усереднення Режим формування форми векторний, точковий Алгоритм встановлення сигналу sin(x)/x Система вимірювань і математичного оброблення Автоматичні вимірювання Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count Курсорні вимірювання ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання Функції математичні додавання, віднімання, множення, ділення, БПФ
