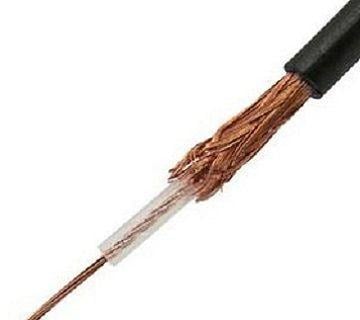

Кабель коаксіальний високочастотний термостійкий 50 Ом 2,8 мм 0.48/1.5 AWG24 екран плетений мідний 1 м (000048403)

Коаксіальний кабель RG174 MIL-C-17 є поширеним вибором для передачі високочастотних сигналів у широкому спектрі електронного обладнання. Високу перевагу для передачі радіосигналу має використання якісного гнучкого коаксіального термостійкого кабелю RG174. Він зазвичай використовується в промислових системах, які вимагають підвищеної надійності, а також у військовій промисловості, медицині, літальних апаратах та у різному аерокосмічному обладнанні.

Кабель має кілька характеристик, які роблять його придатними для цієї мети:

Екранування: коаксіальні кабелі складаються з центрального провідника, ізоляційного шару, металевого екрана та зовнішнього ізоляційного шару. Це екранування допомагає захистити сигнал від зовнішніх електромагнітних перешкод і мінімізує втрати сигналу через випромінювання. Екранування також запобігає перешкоджанню сигналу іншим сусіднім кабелям або електронним пристроям.

Низькі втрати: коаксіальні кабелі забезпечують відносно низькі втрати сигналу на високих частотах, що робить їх придатними для застосувань, які потребують передачі сигналів на великі відстані. Ці низькі втрати пов’язані з тим, що електромагнітне поле обмежене кабелем.

Відповідність імпедансу: коаксіальні кабелі розроблені з певним характеристичним опором (50 Ом). Підтримка правильного імпедансу має вирішальне значення для цілісності сигналу та мінімізації відображень сигналу, особливо на високих частотах.

Широкий діапазон частот: коаксіальні кабелі здатні передавати сигнали в широкому діапазоні частот, від кількох герц до гігагерц. Це робить їх універсальними для різноманітних додатків, включаючи телекомунікації, мовлення, передачу даних і радіочастотні програми.

Довговічність: коаксіальні кабелі, як правило, міцні та можуть витримувати механічні навантаження, згинання та коливання температури. Ця довговічність має важливе значення для додатків, у яких кабелі можуть зазнавати фізичних навантажень або агресивних умов.

Роз’єми: коаксіальні кабелі сумісні з різноманітними стандартизованими роз’ємами, такими як роз’єми BNC, SMA, N-типу та F-типу, які розроблені для підтримки характеристичного опору кабелю та забезпечення надійного з’єднання.

Типи сигналів: коаксіальні кабелі RG174 MIL-C-17 можуть передавати різні радіочастотні сигнали для таких програм, як телебачення, радіо та бездротовий зв’язок.

Таким чином, коаксіальні кабелі є надійним вибором для передачі високочастотних сигналів завдяки чудовому екрануванню, низьким втратам, узгодженню імпедансу та універсальності в широкому діапазоні частот.

Високотемпературний коаксіальний кабель RG174:

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Матеріал внутрішнього провідника: мідь
• Тип провідника: багатожильний 7*0.16 мм
• Сертифікація: CE, ISO, RoHS
• Коефіцієнт швидкості 66%
• Ізоляційний матеріал: PE (поліетілен) 1.52 мм
• Матеріал екрану: мідь 64/0.1 мм
• Матеріал зовн. ізоляції: PVC/LSZH 2.80 мм
• Колір: чорний
• Імпеданс: 50±2 Ом
• Радіус вигину 14 мм
• Максимальна робоча напруга 1500 В
• Максимальна робоча частота 3000 МГц
• Робоча температура -20℃/+80℃

Типове застосування:
Місцевий кабель зв'язку, Коаксіальний кабель, РЧ-кабель

ЗВЕРНІТЬ УВАГУ!

Більше зручності!
Тепер ви можете замовити цей товар будь-якої потрібної довжини кратної 1 метра, яка не перевищує норму пакування*.
Звертаємо вашу увагу на те, що цей товар вимагає 100% передплати, тому що має бути відрізаний від основної норми пакування*.
Уточнюйте потрібну довжину під час оформлення замовлення, і ми подбаємо про те, щоб ви отримали саме те, що вам потрібно!

* - Норма пакування даної моделі товару 100 м.
