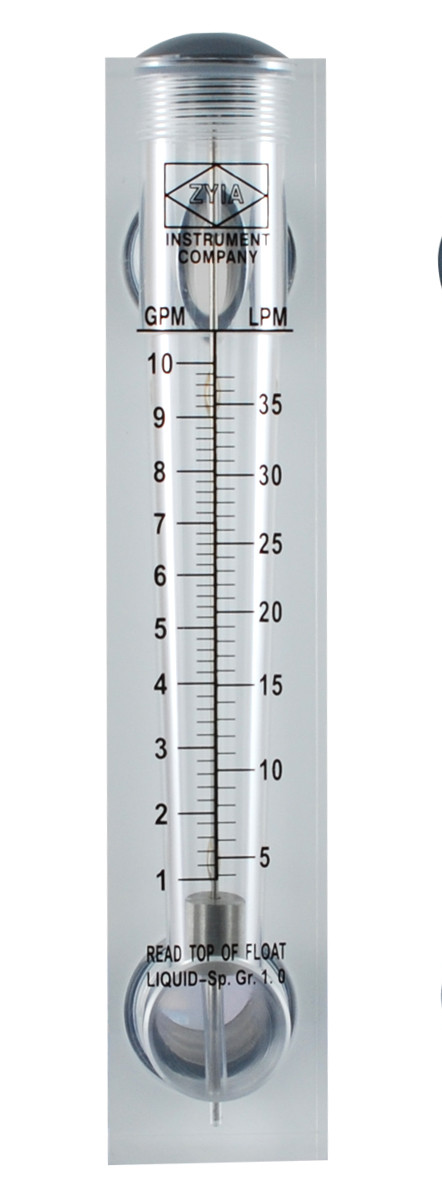

Ротаметр для воды FM 10 5-35 л/мин панельный

Ротаметр - это механический прибор, предназначенный для измерения объемного расхода жидкой среды в единицу времени. Ротаметры могут быть установлены непосредственно в трубопроводы, выполнены из различных материалов. Также возможны варианты монтажа ротаметров на панели (так называемые панельные ротаметры). Монтируется ротаметр только в вертикальном положении, при котором поток жидкости проходит снизу вверх. Принцип работы ротаметров заключается в вертикальном перемещении поплавка вдоль корпуса ротаметра. Поплавок удерживается за счет восходящего потока. Положение поплавка указывает расход жидкости. На корпусе ротаметра нанесена измерительная шкала, откалиброванная в соответствии с диапазоном измерений. Шкала калибруется в л/час (LPH), м3/час (M3/H), галлон/мин (GPM); л/мин (LPM).

Ротаметр состоит из прозрачной пластиковой конической трубки и поплавка, свободно в ней плавающего. Под действием напора жидкости поплавок всплывает и занимает определённое положение по высоте трубки. Чем больше расход, тем выше находится поплавок. Трубка отградуирована по высоте, отсчёт производится по верхнему обрезу поплавка.

Характеристики ротаметра FM 10:
Температура измеряемой среды: +5 до + 50 °С,

Единицы измерения (две шкалы):

5 ― 35 л/мин (LPM)

1 ― 10 галлон/мин (GPM)

Подключение ― н/р 1/2"

Рабочее давление ― 1,0 МПа (10 бар)

Погрешность ― 4%

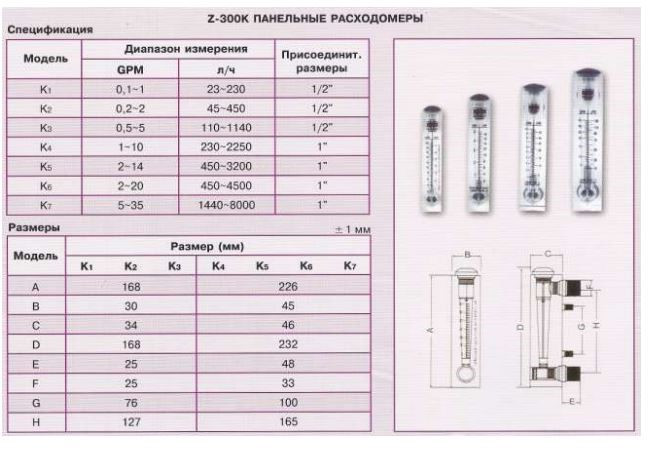

Аналог ротаметров LZM-25Z, Z-3003

Ротаметры изготовлены из следующих материалов:

Внутренняя нить - выполнена из 316 нержавеющей стали;
Поплавок – выполнен из 304 нержавеющей стали;
Прокладка – выполнена из силикона;
Фланец – выполнен из высокопрочного полипропилена;
Корпус – выполнен из акрилового стекла.
Так же в продаже есть ротаметры трубного (проточного) типа.
