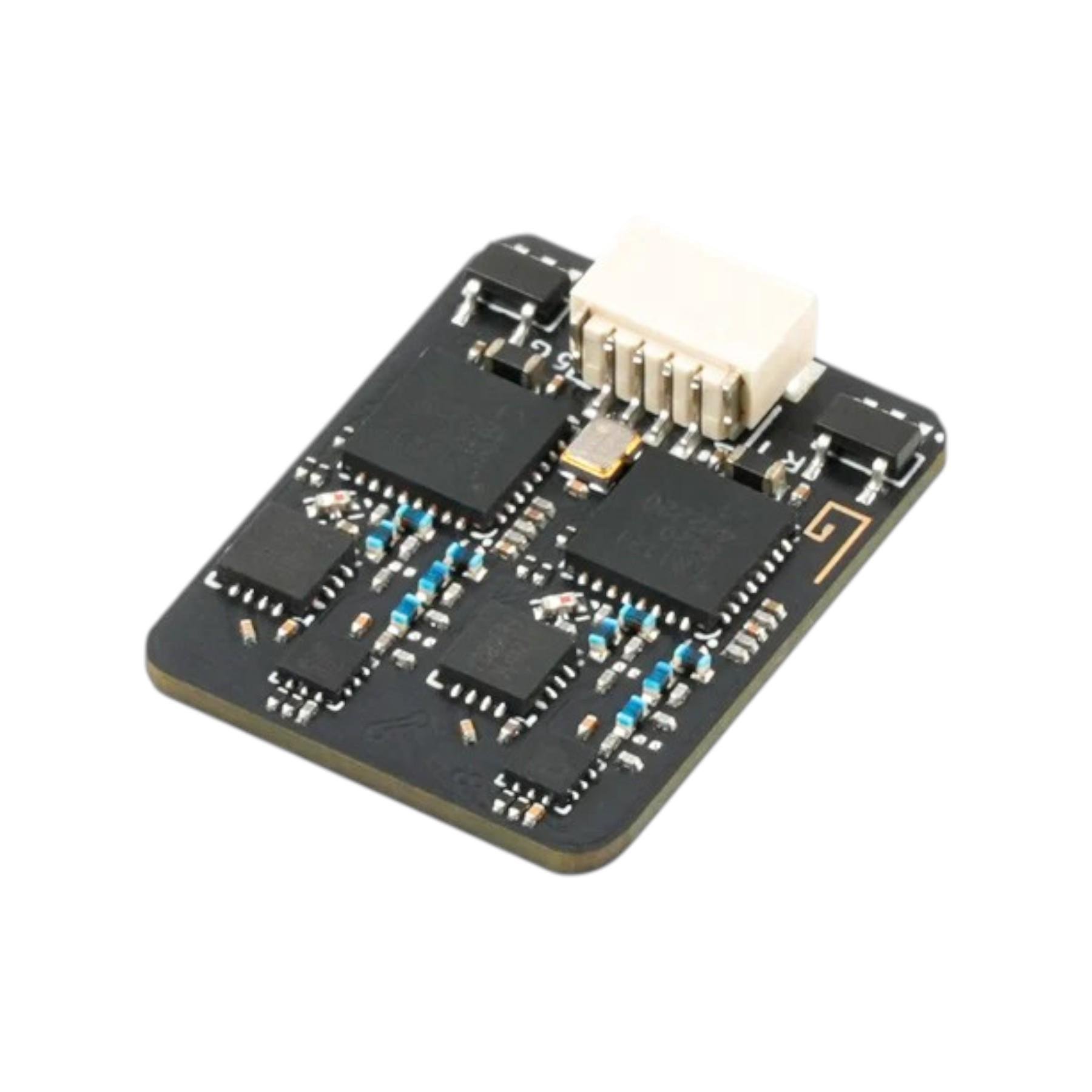

Приемник BetaFPV SuperX ELRS Gemini Xross Nano 2,4 ГГц 915 МГц с двумя антеннами (107101)

BetaFPV SuperX ELRS Gemini Xross Nano — это высокотехнологичный приемник с поддержкой двойного диапазона (2.4ГГц + 915МГц), созданный для максимально стабильной и надежной связи даже в сложных условиях. Gemini с двойными антеннами обеспечивает низкую задержку 2.4ГГц и дальнобойность 915МГц в одном решении. Приемник разработан на базе чипов Semtech LR1121 и ESP32-C3, гарантирующих высокую производительность, низкое энергопотребление и совместимость с современными протоколами.

Идеально подходит для фристайл-дронов, дальнобойных полетов и аэрофотографии на квадрокоптерах от 5''.

Основные преимущества:

• Двойной диапазон: одновременная работа на 2.4ГГц и 915МГц (GemX режим).
• Три режима работы:

900M Gemini –; максимальная дальность.

2.4G Gemini – минимальная задержка.

900M+2.4G GemX – комбинация дальности и скорости.

• Gemini-технология с двойными антеннами: повышенная устойчивость в зонах с помехами.
• Поддержка популярных протоколов: CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink.
• OTA-обновление: прошивка обновляется беспроводно.
• Компактность и легкий вес (1.45 г): удобный монтаж даже в легких рамах.

Функции и режимы

LoRa и FSK 1000Hz: высокочастотные режимы передачи для низкой задержки.

Телеметрия: передача данных о состоянии системы в реальном времени.

FailSafe: автоматическая отработка сценария при потере сигнала.

Простое подключение: совместимость с Betaflight / INAV (UART).

Совместимость с TX-модулями: Micro, Micro V2, Nano V2, SuperG.

Как использовать

1. Подключение к полетному контроллеру:

Используйте UART-порт (например, UART1).

В Betaflight Configurator на вкладке Ports включите Serial RX.

Во вкладке Configuration выберите:

Receiver Mode → Serial (via UART)

Serial Receiver Provider → CRSF

2. Разводка контактов (JST SH коннектор):

Betaflight: 5V (V+), GND, RX, TX

ExpressLRS: GND, 5V (V+), TX, RX

⚠️ Перед подключением проверяйте последовательность проводов во избежание повреждений.

3. Процесс бинда:

Приемник работает на ExpressLRS V3.x без предварительного binding phrase.

Убедитесь, что ваш TX-модуль также на ExpressLRS V3.x или более поздней версии.

Чтобы войти в bind mode:

трижды выключите/включите питание с интервалом \~1 сек, или

нажмите и удерживайте кнопку BOOT в течение 2 секунд.

Индикатор начнет мигать оранжевым дважды → приемник в режиме бинда.

Настройте модуль передатчика на bind → если индикатор горит постоянно, соединение установлено.

4. После бинда:

Приемник автоматически запоминает связь и при последующих включениях подключается без повторного бинда.

Если вы вручную задали binding phrase в прошивке — нужно, чтобы TX и RX имели одинаковую фразу.

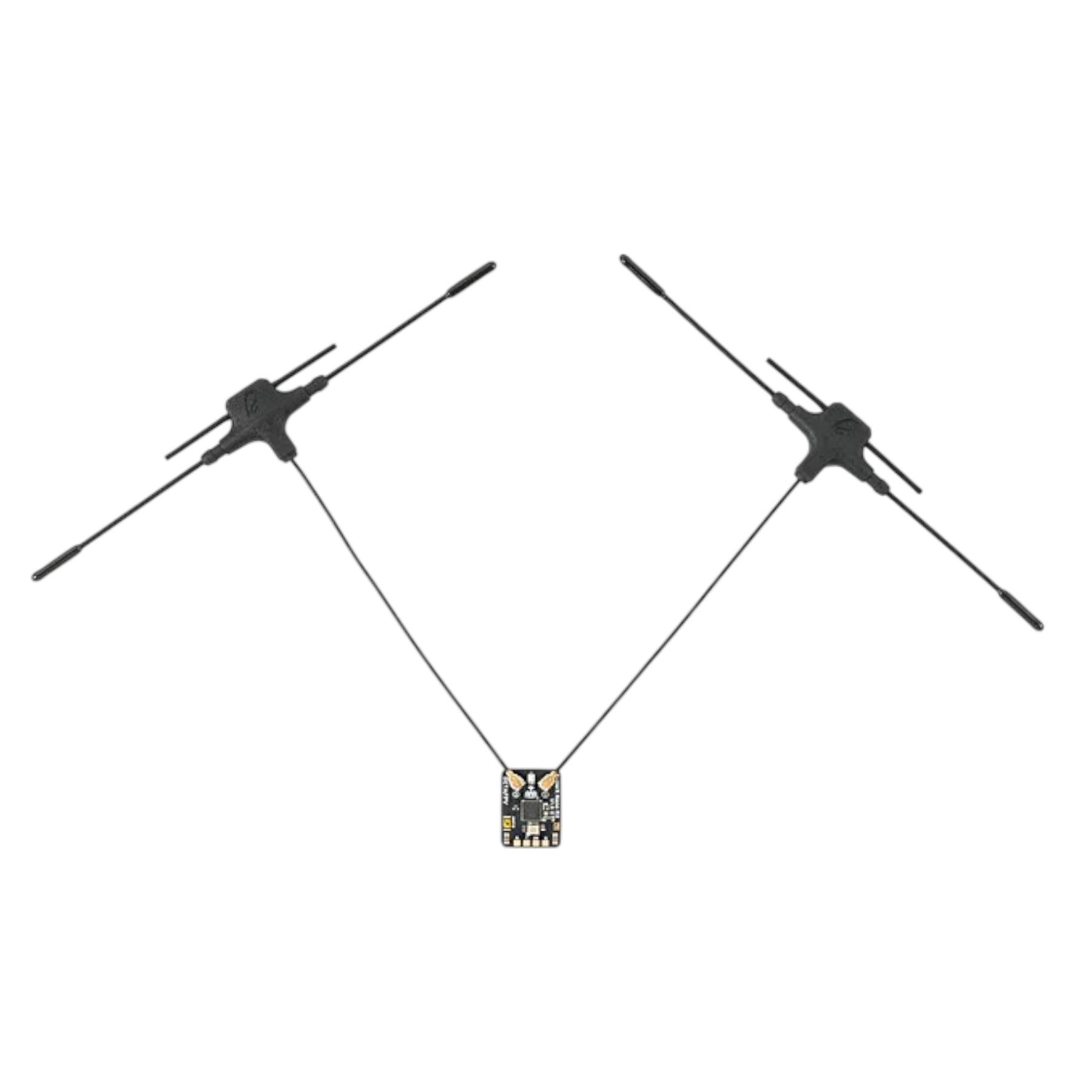

5. Расположение антенн:

Устанавливайте обе антенны максимально далеко друг от друга.

Избегайте контакта с углеродными элементами для лучшего приема.

Технические характеристики

MCU: ESP32-C3

RF Chip: Dual LR1121

Диапазон работы: 900МГц + 2.4ГГц

Режим приема: Gemini (двойной)

Модуляция: LoRa, FSK

Мощность телеметрии: 20 dBm

Напряжение питания: 5V

Протоколы: CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink

Антенны: 2 × IPEX MHF1

Вес: 1.45 г

Габариты: 16.3 × 21.4 мм

Рекомендуемые дроны: 5'' и больше (фристайл, дальнобой, аэрофото).

Комплектация

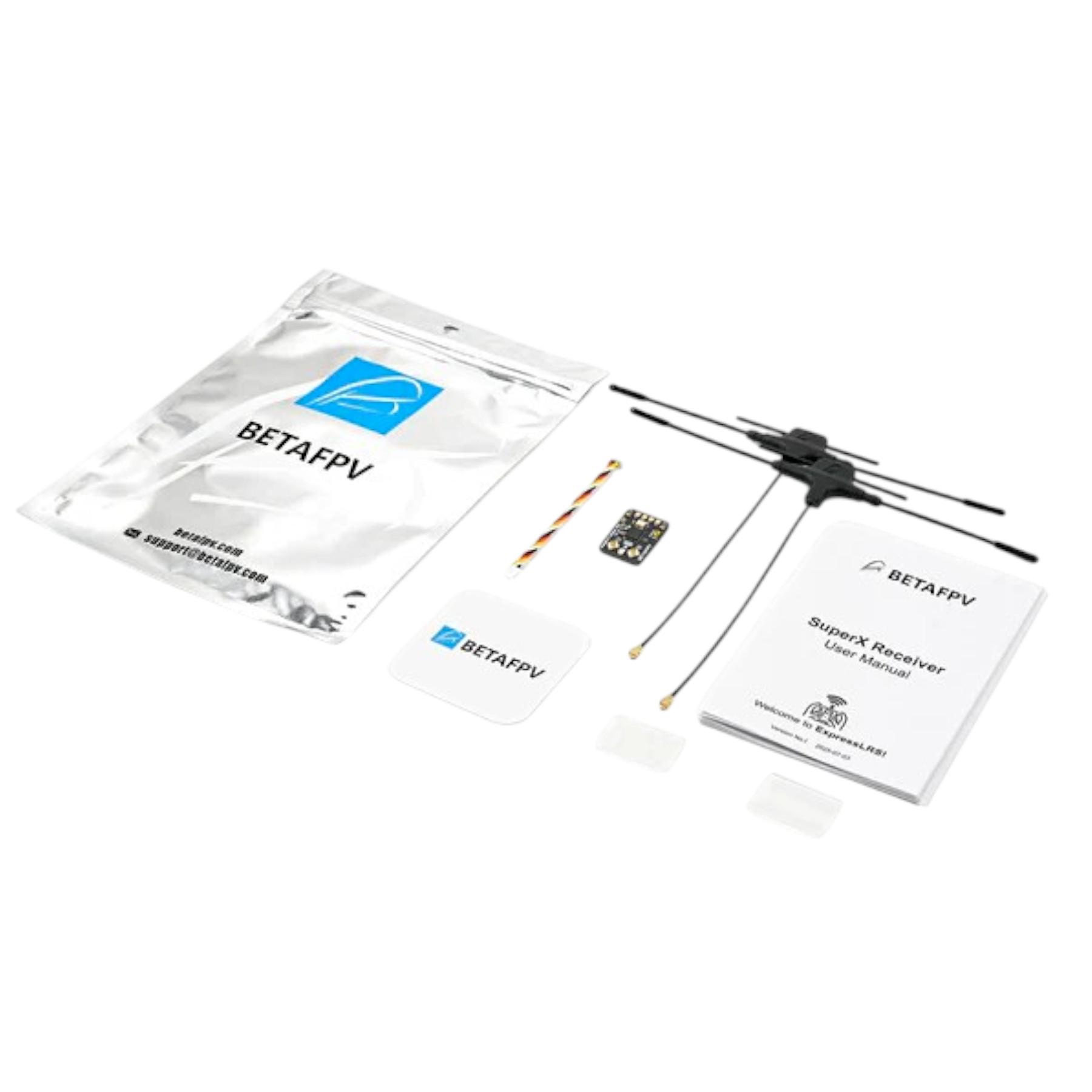

1 × SuperX Nano Receiver

2 × Dual-band T антенны

1 × SH1.0 коннектор (двойной)

2 × термоусадочные трубки

1 × Инструкция пользователя
