Инвертор гибридный DEYE SUN-12K-SG04LP3-EU WIFI 12 KW 2 MPPT (0017)

ГИБРИДНЫЙ ИНВЕРТОР SUN-12K-SG04LP3-EU DEYE WIFI (12 KW, 3 ФАЗЫ, 2 MPPT)

Deye SUN-12K-SG04LP3-EU WiFi - гибридный сетевой инвертор с широкими возможностями по функционалу. Он поможет вам воплотить в реальность вашу идею создания энергонезависимого дома. Он способен работать в разных режимах: как автономный инвертор; как сетевой с аккумуляторными батареями, и без них; продавать излишки электроэнергии в сеть по "зеленому тарифу" или работать как станция для компенсации собственного потребления объекта; работать как источник бесперебойного питания от сети; управлять генератором. Все эти режимы можно выбирать. Что еще отличает этот инвертор от других, так это наличие дополнительного программируемого канала, который может быть как входом, так и выходом.

Работа с внешней сетью

Инвертор Deye SUN-12K-SG04LP3-EU - это сетевой гибрид, часть его работает как сетевой инвертор, основная задача которого солнечную энергию преобразовывать в переменный ток 220В 50Гц. Мощность инвертора генерации в сеть 12000Вт. Инвертор может работать в системе "Зеленый Тариф" или для компенсации потребления дома. Например, у Вас оформлен ЗТ, тогда инвертор всю доступную от солнца энергию будет направлять на нужды дома, зарядку аккумулятора, а излишки отправлять во внешнюю сеть. Если у Вас нет возможности или желания оформлять ЗТ, то активировав запрет продажи излишков, инвертор Deye будет генерировать ровно столько солнечной энергии, сколько нужно для нужд потребителей. Как после инвертора так и до инвертора в зоне действия трансформатора тока, который поставляется в комплекте с инвертором и измеряет переток во внешнюю сеть.
Deye имеет три основных варианта генерации солнечной энергии и возможность ограничения объема генерации, а также выбор приоритета использования солнечной генерации.

Работа с аккумулятором

Инвертор Deye SUN-12K-SG04LP3-EU WiFi позволяет подключать к себе аккумуляторы как свинцово-кислотные, так и литиевые. Напряжение аккумулятора должно быть в диапазоне 40-60В. Аккумулятор может иметь порт синхронизации CAN или RS485, тогда инвертор узнает аккумулятор и будет получать данные о емкости, остаток заряда, необходимый ток зарядки, температуру. Если аккумулятор не поддерживает функцию синхронизации с инвертором, Вы можете вручную установить все параметры. Параметры задаются как в измерительных величинах, так и в процентном отношении. Есть возможность указать ток разряда, ограничения эксплуатационных параметров аккумулятора, выбрать источники заряда, каждому источнику выбрать свой индивидуальный режим, дать сигнал внешние устройства, установить суточные режимы зарядки.

Работа с дополнительного силового порта

Инвертор Deye SUN-12K-SG04LP3-EU WiFi имеет отличительную особенность от аналогичных инверторов, в нем встроен дополнительный силовой порт. Почему порт? Дело в том, что производителем заложена функциональность данного порта, он может быть как входом, так и выходом. И имеет три варианта использования:

Генератор - в таком режиме, к порту подключается генератор, он может управляться инвертором, запускаться когда это нужно инвертору в автоматическом режиме, для этого нужно иметь генератор с автоматикой, а инвертор выдает сигнал на разрешение работы генератора. В настройках инвертора Вы можете установить мощность генератора, которую можно брать с него, а также максимальное время работы генератора, время отдыха генератора. И отдельно для этого входа указать токи зарядки аккумулятора.

Смарт нагрузка - в данном режиме вход станет выходом, и при наличии избыточной энергии, которая не используется, инвертор будет отправлять мощность в нагрузку. Нагрузкой может быть например бойлер. А в настройках Вы можете указать диапазон разряда аккумулятора для режима сброса излишков энергии.

Микроинвертор - не хватает основного солнечного поля? Подключите на этот вход еще поле, хоть на сетевом инверторе, хоть на микроинверторе.

Работа с солнечными панелями

Наш инвертор имеет возможность подключения двух солнечных полей с током до 26+13А. Диапазон работы контроллера MPPT составляет 200-650В, стартует инвертор на 160В, а верхний предел напряжения поля 800В. В идеальном для инвертора случае солнечные панели стоит подбирать из расчета номинального напряжения МРРТ 550В. Паспортно указана максимальная мощность суммарно 15600Вт.

Сервисные функции, исполнение и другие моменты

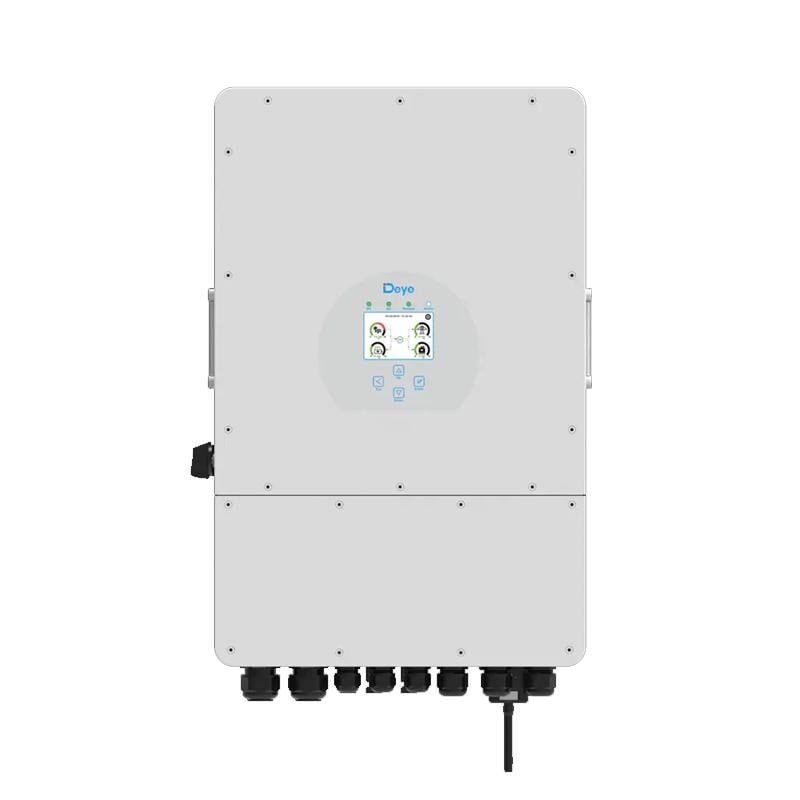

Инвертор Deye имеет ЖКИ дисплей с сенсорным управлением, через дисплей производятся все настройки, управление, установка конфигурации. Также в комплекте поставки WiFi модуль для подключения к облачному сервису мониторинга на базе SOLARMAN. Мониторинг позволяет следить за работой системы, просматривать графики за все время эксплуатации и практически по всем электрическим параметрам инвертора. Также статистика генерации, выработанной солнцем, отданной потребителю и в сеть доступна на базовом ЖК-дисплее.

Физически установка инвертора доступна на улице, поскольку степень защиты IP65 инвертора. Охлаждение инвертора принудительное, тремя кулерами с электронным управлением оборотов.

Особенности

• Два MPPT контроллера суммарной мощностью 6500 Вт
• Дружественный интерфейс
• ЖК-сенсорный экран и кнопки, простое управление
• Совместим с литий-ионным аккумулятором и свинцово-кислотным аккумулятором
• Поддерживается мониторинг веб-браузера и мобильных приложений
• Степень защиты IP65, адаптируется к использованию внутри и снаружи помещений
• Автоматическое переключение из режима сети в автономный в течение 5 мсек.
• Функция нулевого экспорта, быстрая реакция в течение 200 мс в режиме нулевого экспорта
• Максимум 16 устройств могут быть подключены параллельно увеличение мощности системы
• Модернизация существующей солнечной системы до системы хранения энергии
• Соотношение постоянного и переменного тока до 1,3 полностью подходит для двусторонних модульных фотоэлектрических модулей.
• Собственное потребление из сети 20 Вт
• Работа с "зеленым тарифом" так и внутри сети
• Выход управления генератором
• Многофункциональный программируемый программируемый силовой порт
• Поддержка смарт-нагрузки
• Ограничение мощности генератора
• Параллельное включение 3 инверторов
• Трехфазное включение 3 инверторов
• Трансформатор тока для ограничения генерации в сеть в комплекте поставки
• WiFi мониторинг в комплекте поставки
• Сенсорный ЖК-дисплей
• Работа с литиевыми аккумуляторами по CAN, RS485 протоколу и на ручных настройках, а также поддержка свинцово-кислотных аккумуляторов
• Работа без аккумулятора в качестве сетевого инвертора
• Установка суточных режимов работы

Характеристики

Модель: Deye SUN-12K-SG04LP3-EU WiFi
Тип батареи: AGM, GEL, LiFePO4, Li-ion
Диапазон напряжения аккумулятора, (В): 40-60
Максимальный зарядный ток, (А): 240
Максимальный разрядный ток, (А): 240
Стадии зарядки: 3 стадии + выравнивание
Способ зарядки: литий-ионного аккумулятора Самоадаптация к BMS
Максимальная входная мощность постоянного тока, (Вт): 15600
Номинальное входное напряжение ФЭМ, (В): 550 (160-800)
Стартовое напряжение, (В): 160
Диапазон напряжения MPPT, (В): 200-650
Диапазон постоянного напряжения при полной нагрузке, (В): 350-650
Входной ток ФЭМ, (А): 26+1326+13
Максимальный PV ISC, (А): 34+17
Количество трекеров МРРТ, (шт.): 2
Количество входов PV, (шт.): 2+1
Номинальная выходная активная мощность переменного тока, (Вт): 12000
Максимальная выходная активная мощность переменного тока, (Вт): 13200
Номинальный выходной переменный ток, (А): 18,2/17,4
Максимальный выходной переменный ток, (А): 20/19,1
Макс. трехфазный несбалансированный выходной ток, (А): 27,3/26,1
Максимальный выходной ток короткого замыкания, (А): 75
Максимальный непрерывный проходной переменный ток, (А): 45
Пиковая мощность (вне сети): 2 раза номинальной мощности, 10s
Выходная частота, (Гц) и напряжение, (В): 50/60, 3L/N/PE 230-400
Тип сети: 3ф (3L/N/PE)
Коэффициент нелинейных искажений, (%): <3% (от номинальной мощности)
Максимальная эффективность КПД, (%): 97,6
Эффективность с евро классификацией КПД, (%): 97,0
Эффективность МРРТ КПД, (%): 99,9
Интегрированная защита: Защита от короткого замыкания, защита от обратной полярности на входе фотоэлектрической ленты, обнаружение сопротивления изоляции, блок контроля остаточного тока, защита от перегрузки по току, защита от короткого замыкания на выходе, защита от перенапряжения.
Категория перенапряжения: DC Type II/ AC Type III
Регулирование VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI 0 21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150
Электромагнитная совместимость/Стандарт: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Диапазон рабочих температур, (С): -40-60 С, >45C снижение
Охлаждение: Умная система охлаждения
Уровень шума, (Дб): <45
Связь с BMS: RS485; CAN
Вес, (кг): 33,6
Размер, Ш*В*Д (мм): 422х702х281
Степень защиты от окружающей среды: IP65
Тип установки: Настенный
